こんにちは! ケロケロです(@kerokero_DIY)
我が家の車、クリッパーリオたん。
![](https://sirout-diy.com/wp-content/uploads/2019/03/hakovan-pro.jpg)
通勤や仕事で、ドライブする相棒です。
さて、このエブリィワゴン。
ただドライブするだけでは勿体ない。
なるべく良い音を聴きながら、ドライブをしたいと思いませんか?
… というわけで、私なりに試行錯誤しております。
セパレートスピーカーのツイーターを、耳元に近いAピラーに埋め込んでみたり…
インナーバッフルからアウターバッフルを加工しました。
そして、次に挑戦したのが「サブウーハーのカスタムインストール」です。
完成した時の写真がコチラ↓

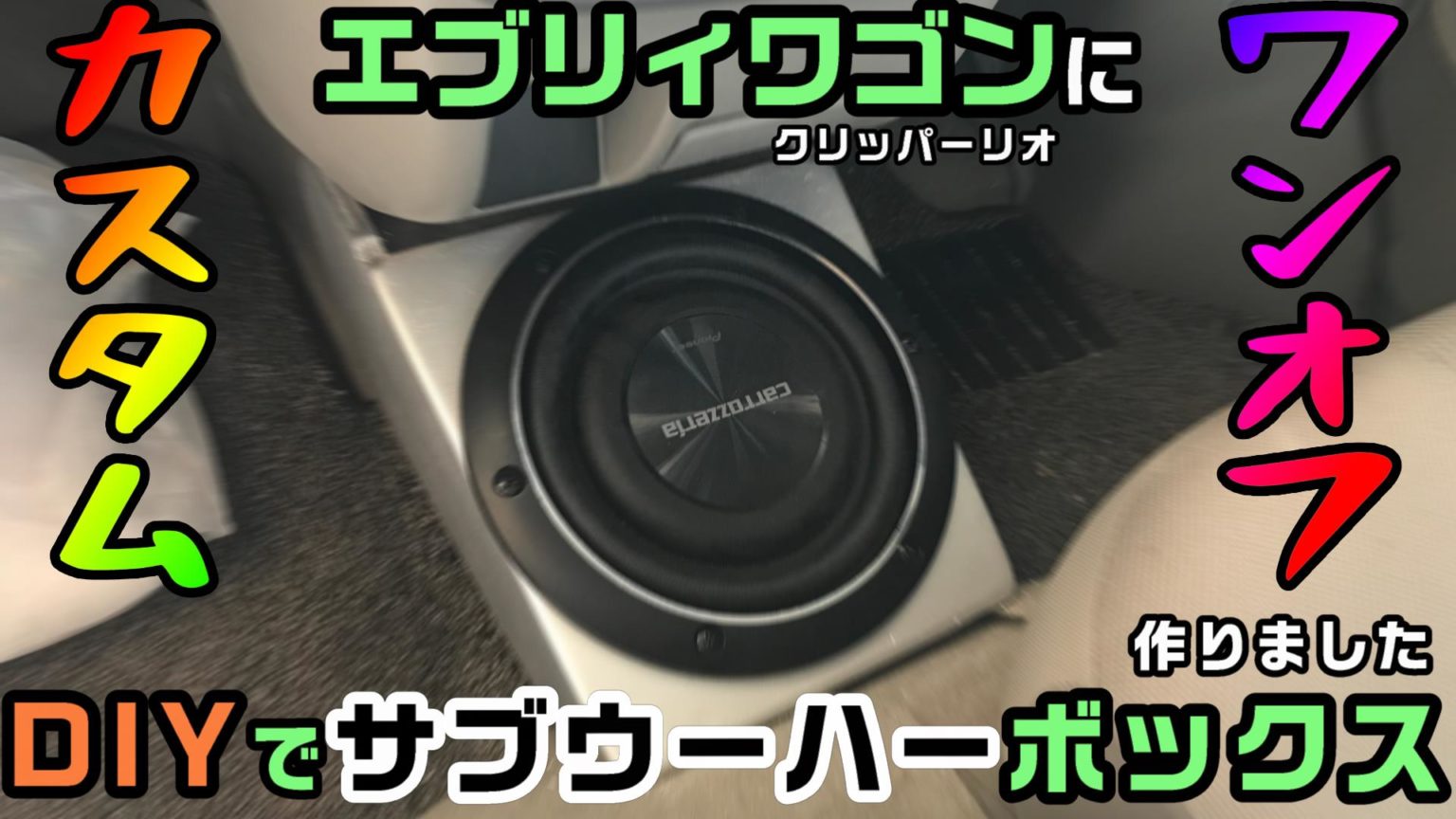

センターコンソール下に設置しています。ボックスはDIYで自作しました。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-2.jpg)
インストールしたサブウーハーは、TS-W2020(カロッツェリア、現在は販売終了)です。
サブウーハーはウルサイ! なんてイメージもありますが… アレは調整がダメなんです。
サブウーハーを取り付けて調整してやれば、音に厚みを出してくれる大切な存在なんです。
センターコンソール下にサブウーハーをインストールした理由
エブリィワゴンは、いわゆる軽箱バンなので、ラゲッジは恐ろしく広いです。
![エブリィワゴンのラゲッジ](https://sirout-diy.com/wp-content/uploads/2020/07/bat-kou-3.jpg)
これだけの広さがあれば、サブウーハーやパワーアンプも簡単に設置することができます。
![ケロケロ](https://sirout-diy.com/wp-content/uploads/2018/05/kero-ki.jpg)
だがしかし!
軽箱バン エブリィワゴンの最大のメリットである「ラゲッジの広さ」を無くしたくないわけです。
サブウーハーやパワーアンプをインストールすれば、その上に荷物は積めなくなります。
…なので今回は、センターコンソール下のスペースを活用することにしました。
![](https://sirout-diy.com/wp-content/uploads/2020/09/IMG_6574.jpg)
サブウーハーボックスの要件
サブウーハーボックスを自作する場合は、以下のポイントに注意する必要があります。
- ボックスを構成する板の厚み。強固なボックスが望ましいので、薄すぎると厳しい。
- ボックス内の空気容量(エンクロージャー)。ボックスが小さいと空気容量が足りないので、抜けたような音になる(らしい)
今回自作するサブウーハーボックスは、上のポイントは満たせていません。
「スペースに収めるコト」を最優先にしています。
サブウーハーボックスの作成
まずは、センターコンソール下の底面に合わせて、ジグソーで板をカットします。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-4.jpg)
![](https://sirout-diy.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
板は、ホームセンターで購入した1.2cm厚のベニヤ板です。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-5.jpg)
型紙などを使って、横の部分もカットします。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-6.jpg)
左右を同じようにカットして、当てがってみると、こんな感じです。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-7.jpg)
サブウーハーの取り付け部分となる天面も、当ててみます。問題なさそうですな。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-8.jpg)
天面に、サブウーハーを取り付けるための穴を開けます。
TS-W2020のカバーをトレースします。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-9.jpg)
ジグソーで穴を開けます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-10.jpg)
形が決まったら、木ネジを使って、ガッチリ固定します。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-11.jpg)
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-12.jpg)
![](https://sirout-diy.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
とりあえず、サブウーハーをはめてみて、センターコンソール下に設置してみます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-13.jpg)
シートを前にずらしても、サブウーハーに当たらないことが確認できればオッケー!
大まかな形ができました。
ファイバーパテを使って補強する
サブウーハーは、スピーカーの口径が大きく、低音を生み出すスピーカーなので、ボックスは強固なモノが望ましいです。
…なので、板の継ぎ目をファイバーパテで補強します。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-14.jpg)
![](https://sirout-diy.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
ファイバーパテと硬化剤を混ぜて、コネコネします。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-15.jpg)
パテは、硬化剤と混ぜ合わせることで、硬化が進みます。
おねんどお姉さんのように、しっかりコネコネしときましょう。
![ケロケロ](https://sirout-diy.com/wp-content/uploads/2018/05/kero-ki.jpg)
私も、おねんどお姉さんにコネコネしてもらいt
![ウサピョン](https://sirout-diy.com/wp-content/uploads/2018/05/1527072325630.jpg)
大丈夫か?頭だぞ
ファイバーパテをしっかり混ぜ合わせたら、ボックスの内側から継ぎ目にパテを盛ります。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-16.jpg)
見た目は きったねぇですが、見えなくなる部分なので問題ナッシングです。
これで、サブウーハーボックスとして完成してますが、もう少し見栄えを良くします。
ポリパテを使って、ネジ穴を埋める
むき出しの木目や、ネジ穴を隠すため、サブウーハーボックス表面にポリパテを盛ります。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-17.jpg)
このポリパテは、以前に我が家のセレナたんを補修した時に余った補修用パテです。
ファイバーパテと同じように、硬化剤としっかり混ぜ合わせて、ボックス表面に盛っていきます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-18.jpg)
パテが乾燥したら、表面を研磨していきます。
電動サンダーがあると便利です。
表面を塗装する
まずは、これまた補修の時に余ったプラサフを使って、下地塗装をします。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-19.jpg)
ビャーッと塗装すると、こんな感じです。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-20.jpg)
プラサフが乾燥したら… ガレージに転がっていたシルバーの塗装を使ってみます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-21.jpg)
ビャーッと塗装したら、乾燥させます(写真撮り忘れた…)
サブウーハーの固定用に、鬼目ナットを取り付ける
サブウーハーの固定用に、鬼目ナットを使います。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-22.jpg)
まずは、サブウーハーを置いてみて、ネジの位置をトレースしましょう。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-23.jpg)
はい。こんな感じで、ネジ穴の位置を確認できます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-24.jpg)
鬼目ナット裏の説明書を確認して、電動ドリルを使って下穴を開けます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-25.jpg)
下穴を開けました。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-26.jpg)
開けた下穴へ、六角レンチを使って鬼目ナットをねじ込んでいきます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-27.jpg)
あとは、同じ手順で全てのネジ位置に鬼目ナットを埋め込みます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-28.jpg)
これで、サブウーハーもガッチリ固定できます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-29.jpg)
![ケロケロ](https://sirout-diy.com/wp-content/uploads/2018/05/kero-ki.jpg)
いやぁ… 便利ですね。 妻目ナット
![ウサピョン](https://sirout-diy.com/wp-content/uploads/2018/05/1527072325630.jpg)
鬼目ナットだよ
スピーカーコードを配線する
サブウーハー用のスピーカーコードを通すために、裏側へ穴を開けます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-30.jpg)
あとは申し訳ない程度ですが、ボックス内に吸音材代わりに布切れを貼り付けときます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-31.jpg)
スプレーノリを使うと、簡単に貼り付けられます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-32.jpg)
サブウーハーを取り付ける
スピーカーコードの被膜を向いて、サブウーハーに固定します。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-33.jpg)
サブウーハーTS-W2020は、コネクタでカチッと差し込むタイプでは無いです。
配線を直接挟み込むタイプですね。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-34.jpg)
そしたら、サブウーハーを固定します。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-35.jpg)
車に設置した時のズレを防止するため、正面側にマジックテープを貼っておきます。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-36.jpg)
エブリィワゴン用、カスタムサブウーハーボックスの完成!
そして車に設置すれば、サブウーハーボックスの完成です。
![](https://sirout-diy.com/wp-content/uploads/2020/09/ev-woofer-2.jpg)
横から見ると、こんな感じですな。
![](https://sirout-diy.com/wp-content/uploads/2020/09/IMG_6892-scaled.jpg)
正面に取り付けたマジックテープと、後ろ側でセンターコンソールを挟み込む形になっているので、運転中もズレることはありません。
もう少し細部の見た目に こだわりたかったですが… なかなか時間がとれないので、今回はコレで良しとしましょう。
…とはいえ、見た目はさておき、音質はグッと良くなりました。
やはりサブウーハーを追加すると、音に厚みが出てイイですね!
…というわけで今回の記事はオシマイです。
エブリィワゴンのメリットであるラゲッジに配置することなく、センターコンソールのスペースを有効活用できました。
DIYで自作するのは大変でしたが、結果的に大満足です。
エブリィワゴン(クリッパーリオ)でワンオフサブウーハーを作りたい人は、ぜひ参考にしてみてね。
