こんにちは! ケロケロです(@kerokero_DIY)


仕事にも遊びにも大活躍してくれるエブリィワゴン。

今回はこのエブリィワゴンへ、パワーアンプを追加しました。

実際には、日産のクリッパーリオですが、エブリィワゴンのOEMです。

なので、以降はエブリィワゴンに統一します。名前がメジャーだからね。


パワーアンプは、ナビやオーディオにも組み込まれているので、追加しなくても音は鳴ります。

だがしかし!

外部パワーアンプに切り替えることで、音質が格段にアップします。


今回取り付けたパワーアンプは、カロッツェリアのGM-D7400です。

GM-D7400は、現在は販売終了モデルです。後継モデルはGM-D8400です。


この記事では、実際にパワーアンプを取り付けた方法をまとめています。

具体的には、こんな感じ。

  • バッテリー直電源(バッ直)の配線方法
  • オーディオとパワーアンプの配線構成
  • RCAケーブル・スピーカーケーブルの配線方法

ぜひ参考にしてみてね。


スポンサーリンク

パワーアンプを助手席足元へ取り付けた理由

エブリィワゴンと言えば、軽箱バン。

軽箱バンの最大のメリットは、積載量です。

エブリィワゴンのラゲッジ


パワーアンプも余裕で搭載できますが… このラゲッジに置いてしまうと、その分荷物が積めなくなります。

パワーアンプの上に荷物は積めないし、何かの拍子に荷物がパワーアンプの上に落ちて壊れた…なんてコトになっても困ります。

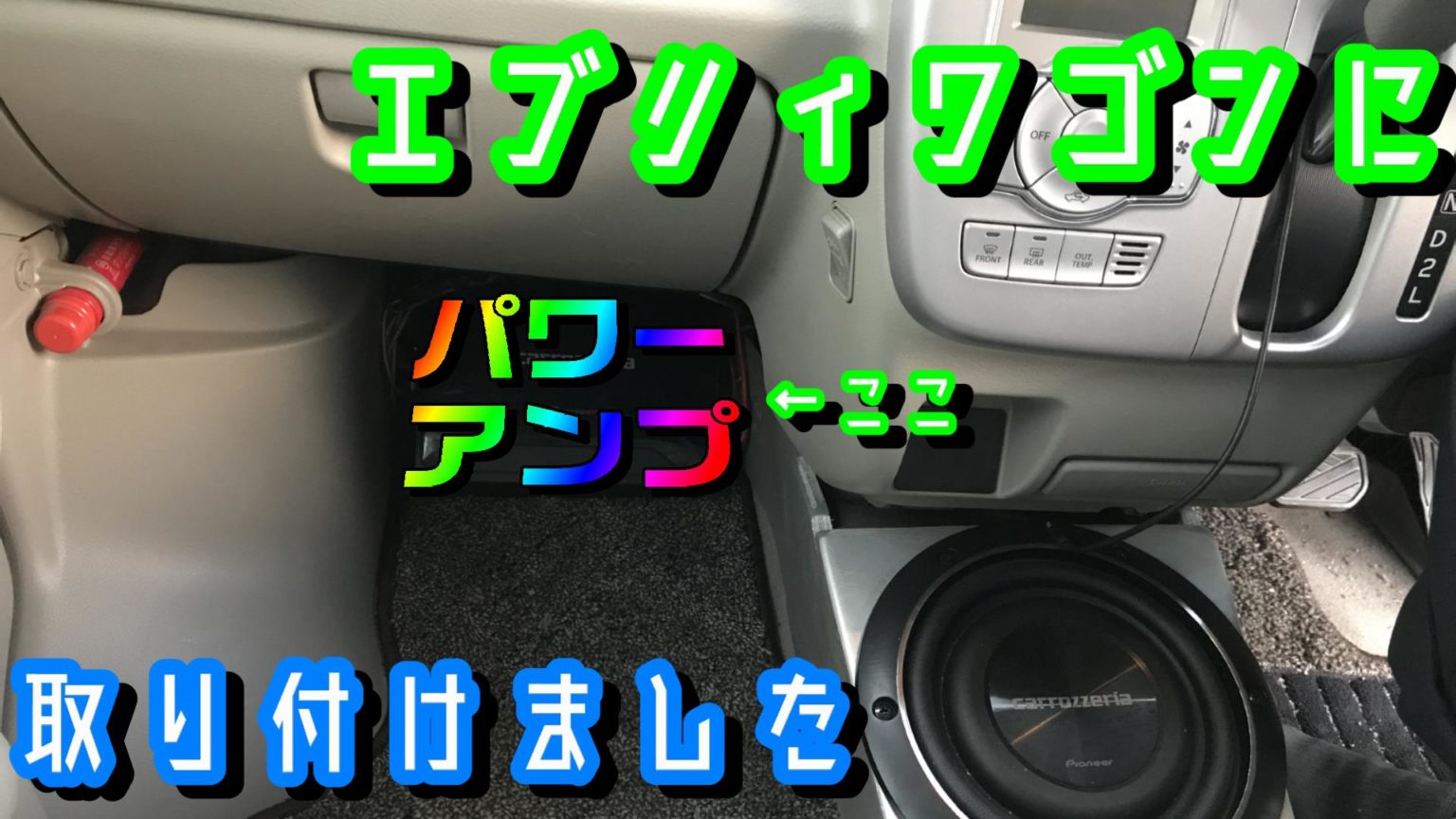

… なので、助手席足元へインストールしました。

大人が足を延ばすと当たってしまいますが…

我が家の使い方だと、メインは私しか乗りません。通勤用ですな。

たまに助手席へ子供が乗りますが、まだ小さいので足は届きません。問題なし。

搭載場所は、お好みで。

…ちなみに、今回取り付けたパワーアンプは前車からの使いまわしですが、サイズの小さいパワーアンプもあります。

例えばGM-D1400-2なら、ダッシュボード裏にも隠せる… かもしれません(実際に取り付けたことないので分かりませんが。)

…とはいえ、かなり小さいので、省スペースには持ってこいです。


バッテリー直電源(バッ直)の配線方法

パワーアンプは、音の増幅回路です。

そのパワーアンプの電源は、ナビ裏のメイン電源から接続することもできますが…

バッテリーに直接接続するのが理想的です。

ナビ裏のメイン電源は、様々な中継箇所を通ってきています。

バッテリーから直接送られる電気に比べると、若干質が落ちます。

パワーアンプは、音を増幅するという特性から、なるべく質の高い電気を使いたいです。

…なので、バッテリーに直接接続するのが望ましいです。

バッテリーから電気を受け取るということは… いわばメーカー直輸入。

質の高い電源として、パワーアンプに最適です。


…というわけで、バッテリーまで電源を配線します。

まずは、バッテリーの搭載場所までパネルを外します。


バッテリーの位置は、「車外」になるので、ここから「車内」に電源配線を引き込んでこないといけません。

さて、どこから引き込んだものか… と思ったら、ちょうどイイ場所がありました。

後部座席・助手席側シート下のスペースです。

この部分から、チョイチョイと配線ガイドをバッテリー側へアプローチすると…

バッテリー側に配線ガイドが出てきました。



後は、マスキングテープなどを使って、電源配線と配線ガイドを固定して、ちょっとずつ引っ張っていくと…

電源配線を引き込むことができました。


バッテリー側の配線に付いてるヒューズを、バッテリー横にネジで固定しときます。ブラブラしないように。

バッ直配線は、必ずヒューズ付きの配線を使いましょう。もしもの時のために。

今回は、別の車に使った配線を使いまわしてますが、これから準備するならエーモンの電源取り出しコードを使うと便利です。

ヒューズも付いてます。

この時点では、まだバッテリーには電源配線を接続しないようにします。

接続するのは、全ての配線が終わった最後です。


車内に引き込んだ部分は、尖ったキリのようなものでゴムに穴を開けて電源配線を通して、ゴムを元に戻します。

本来であれば、水漏れ防止のためにコーキングなどしておくべきですが…

まぁ、位置的に雨も入り込まないですし… 配線も太いのでスキマもないですし…

私はコーキングしてません。まぁ、コーキングも無かったし、後からできるし、めんどくさいので。


ケーブル分岐ボックスを使う

このまま電源配線をパワーアンプで持っていってもイイですが…

配線の長さが足りなかったので、ケーブル分岐ボックス(?)を使います。

ケーブル分岐ボックスを使っておけば、後でバッ直したい電装品を取り付けたい時に、ここから電源がとれます。

元配線と分岐ボックスは、シート下のスペースに固定しときます。

ちょうどいいスペースがあって良かったですなぁ。


助手席足元まで、配線していく

足元のステップパネルを外します。引っ張れば外れます。

結束バンドやクッションテープなどをを使って、配線を固定していきます。


後部座席と前座席の中間にあるBピラー。

配線を隠すために外したいところですが… オススメしません。爪が折れやすいので…

…なので、なるべく配線が隠れるように、スキマに押し込んでいきます。


助手席足元も、配線していきます。


はい。これでパワーアンプまで電源配線がアプローチできました。


スピーカーケーブルをギボシ加工しておく

スピーカーとスピーカーケーブルを接続するために、ケーブルをギボシ加工しておきます。

ギボシの接続状況は、カーオーディオの構成によって異なるので、ご参考までに。

詳しいオーディオ構成は、後程まとめます。


まずは、セパレートスピーカーの入力側↓

一般的なオス・メスのギボシです。

…ちなみに、ギボシは金メッキがオススメです。

金メッキは、通常の素材に比べて電気の接触抵抗が少ないです。

どれほどの違いがあるかは分かりませんが、音質がイイのは金メッキです。

続いて、スピーカーに接続するギボシ。

大きい端子(平型端子250型)と小さい端子(平型端子110型)があります。


今回のオーディオ構成図

今回、パワーアンプを追加するオーディオ構成図は… こんな感じです。

既にパワーアンプと車両バッテリーの配線を終わっているので、続いてヘッドユニットと接続します。


ヘッドユニットとパワーアンプを接続する

以下の配線を接続します。

  • RCAケーブル…ヘッドユニットから、増幅前の音楽信号をパワーアンプへ送る
  • リモートON …ヘッドユニットに電源が入ると、パワーアンプの電源をONにする

ヘッドユニットによっては、上の2つの配線を接続するためにオプション配線が必要になります。

説明書を確認してみてください。

この記事では、私が取り付けているDPV-7000(ケンウッド)でまとめます。


パネルを外して、ヘッドユニットDPV-7000(ケンウッド)を外します。

パネルの外し方などの情報は、以前にDPV-7000を取り付けた記事にまとめてます。

…ちなみにDPV-7000は、現在は販売終了モデルです。


…ちなみにコレは↓外し方の悪い例です。

配線を外すのが面倒だからといって、ダッシュボードの上に置くのはヤメましょう。

私は、悪い例を示すために、「あえて」のせてます。あえてね。伸びしろですね。


DPV-7000にRCAコードを接続するには、KNA-17AVを準備します。


フロントスピーカー用とサブウーハー用に、RCAコードを接続します。

RCAコードは、パワーアンプに音楽信号を送る配線です。

どうせなら、金メッキ素材の配線が良いです。


続いて、リモートONの配線を接続します。

ヘッドユニット(DPV-7000)の電源がONになるのに合わせて、パワーアンプがONになります。

この配線をつないでおかないと、パワーアンプがONになりません。忘れないように…


パワーアンプ側も、RCAコードとリモートONを接続します。

フロントとサブウーハーのRCAコードを接続して…


電源・アース・リモートONの配線も接続しときます。

バッテリーには、まだ接続しないように…


スピーカーケーブルを接続する

今回は、4chパワーアンプを、以下の構成でスピーカーに接続します。

画像出典:DM-7400説明書


フロントスピーカーを、左右それぞれ1ch。

サブウーハーは、フロントスピーカーよりもパワーを必要とするので、2chを同時に使うブリッジ接続で使います。

つまり、3chの構成です。

パワーアンプがブリッジ接続に対応しているかどうかは、パワーアンプの仕様によります。

今回取り付けているパワーアンプ(GM-7400)は、ブリッジ接続に対応しています。


フロントスピーカーに配線を接続する

現在、エブリィワゴンのスピーカー構成は、ツイーターが別体になったセパレートスピーカーを、ピラーとアウターバッフルに加工して取り付けています。


セパレートスピーカーは、一般的にツイーターとの音域を分けるため、ネットワークから分岐されています。


…なので、まずはパワーアンプからネットワークへ、オス・メスギボシで接続します。

↓最初に加工した配線です。

今回のエブリィワゴンでは、ネットワークはダッシュボード裏に隠しているので、接続は難しくありませんでした。

だがしかし!

ネットワークからスピーカーまでは、ドアの内部を配線せねばなりません。

車両のスピーカー配線を使ってもイイですが、どうせなら配線の太い(音質がアップする)スピーカーケーブルを配線することにしました。


配線ガイドを使って、ボディとドアの中間にあるゴムの中を配線していきます。

スピーカーケーブルは、ガラスを下げた時に当たらないように、十分注意してください。


配線ができたら、スピーカーを元に戻します。


サブウーハーをブリッジ接続する

サブウーハーは既に取り付け済みです。

ワンオフでセンターコンソール下に、サブウーハーボックスをDIYで自作しました。


サブウーハーは、2ch分を1chで使う、ブリッジ接続します(写真左側)


バッテリーに電源配線を接続する

全ての配線ができたら、最後にバッテリーに電源配線を接続します。

必ず、マイナス端子を外した状態で接続します。


動作確認。パワーアンプの実力を見よ!… いや聴け!

全ての配線が接続できたら、エンジンをかけて動作確認します。

全てのスピーカーから音が出れば、問題ナッシング。

動作が確認できたら、ヘッドユニットの設定で、クロスオーバーを設定しておきます。

スピーカーには、それぞれ得意な領域があります。

サブウーハーは低域が得意なので、中高域の音域は入れないようにカットします。

フロントスピーカーは、サブウーハーが不得意な中高域の音域を受け持つようにします。

60hz前後を境にして、調整してみると良いと思います。


いやもうね… お気に入りの音楽の… 雰囲気がガラリと変わったよ。


高音域のキラメキ、ボーカルの艶、低域の厚み。

とにかくもう、音の圧力がすごいの。

ボリュームはパワーアンプ追加前と変わらないのに、音圧がグワッと強くなったの。

耳だけじゃなくて、肌や脳に音が伝わる感じ。

純正ノーマルの状態から比べると、はるかに良い音になりました。

これはもうタマランチ会長。



パワーアンプの追加は大変ですが、やる価値は十分にあります。

ぜひ参考にしてみてね。
