こんにちは! ケロケロです(@kerokero_DIY)
車の中で、内装パーツを増設する場合、電源が必要になります。
例えば…
- ドラレコやレーダーの増設… シガーソケット
- スマホの充電など… USB
が、必要になります。
そうなると、シガーソケットやUSBが足りなくなる可能性があるんです。
…でも、
![ケロケロ](https://sirout-diy.com/wp-content/uploads/2018/05/kero-ki.jpg)
あきらめないでっ!
![ウサピョン](https://sirout-diy.com/wp-content/uploads/2018/05/1527072325630.jpg)
真◯みきか
足りなくなるんなら… 増設すりゃあいい!
これを…
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-1.jpg)
こうして…
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-2.jpg)
…こうじゃっ!
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-3.jpg)

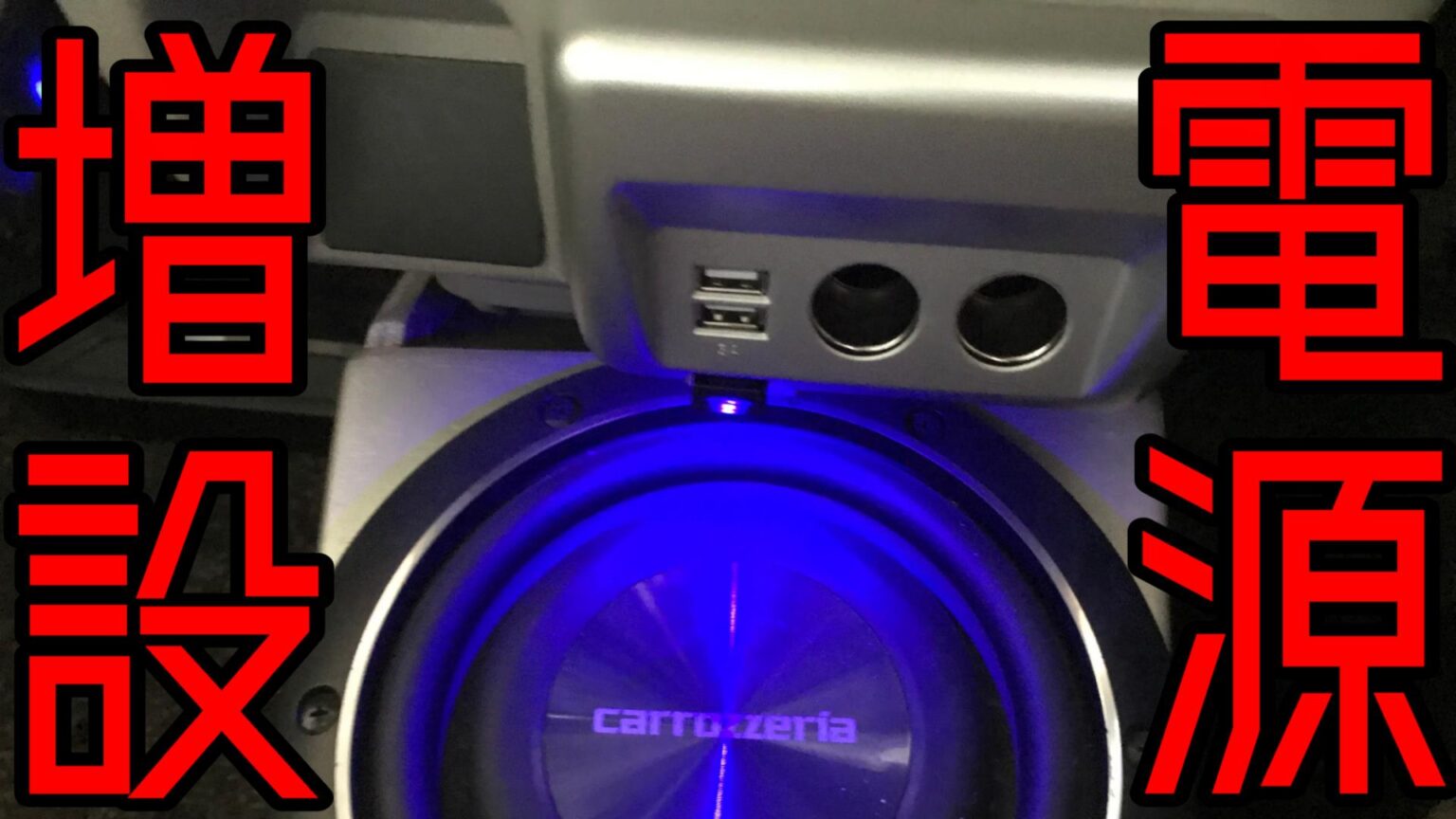

シガーソケット x2、USB x2 が増設できました。
カードケースを取り外して、エブリィ専用ユニットを取り付けたので、後付け感はゼ~ロ~です。
![](https://sirout-diy.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
また、フットライトLEDも同梱されているので、足元を照らすこともできます。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-4.jpg)
フットライト専用USBに差し込むだけなので、光らせたくない場合は、フットライトUSBを外せばOK牧場です。
色は、赤・白・青から選べます。
私の場合、DIYで取り付けたサブウーハーが照らされるので… イイ感じです(語彙力)
…というわけで今回の記事は、この「エブリィ専用増設ユニット」を取り付けた方法をまとめます。
ぜひ参考にしてみてね。
まずは説明書を確認
今回取り付ける増設ユニットがコチラ。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-5.jpg)
エブリィ専用ですが、OEM車でも取り付け可能です(17系)。日産のクリッパーリオなど。
外箱が、そのまま説明書になっているので、開ける時にビリビリに破かないように気を付けましょう。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-6.jpg)
説明書の内容をザックリまとめると… こんな感じですな。
- カードケースと増設ユニットを入れ替える
- アースを接続
- 純正ヒューズと電源用ヒューズを入れ替える
- 動作確認
では… 取り付けます。
1.カードケースと増設ユニットを入れ替える
増設ユニットの裏から、配線が伸びてます。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-7.jpg)
カードケースと入れ替えたら、配線は裏から伸ばしておきます。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-8.jpg)
カードケースは、横から見ても違和感ありません。イイ感じ(語彙力)
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-10.jpg)
2.アースを接続
アースは、助手席奥のボルトへ共締めします。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-9.jpg)
これで、アースの接続はオッケーです。
3.純正ヒューズと電源用ヒューズを入れ替える
さて、お次は電源です。
グローブボックスを外したら、右にヒューズボックスがあります。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-11.jpg)
ヒューズボックスのカバーは、両端をつまんで引っ張ると外れます。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-12.jpg)
増設ユニットに同梱されている「ヒューズ抜き」を使って、ACCのヒューズを引っこ抜きます。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-13.jpg)
増設ユニットに同梱されている、電源用ヒューズを差し込みます。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-14.jpg)
電源ケーブルを接続します。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-15.jpg)
ヒューズカバーを元に戻せば完了です。
配線は、奥に押し込むか結束バンドなどで固定しておきます。
4.動作確認して取付完了
エンジンをかけて、フットライトLEDが点灯すれば、取り付けは完了です。
![](https://sirout-diy.com/wp-content/uploads/2021/11/ev-usb-4.jpg)
これで、レーダーなどの電装品や、スマホの充電なども問題ナッシングです。
エブリィ専用ユニットなら、後付け感もゼ~ロ~なので見た目も綺麗です。
電源を増設したい場合は、ぜひどうぞ。
取り付けも、そこまで難しくありません。
![](https://sirout-diy.com/wp-content/plugins/pochipp/assets/img/pochipp-logo-t1.png)
YouTubeもあるよ
今回の内容を動画にまとめて、YouTubeにも公開しております。
コチラもぜひ見てね。内容は一緒ですが…
