こんにちは！ ケロケロです(@kerokero_DIY)
トヨタのハイブリッド車、プリウス。

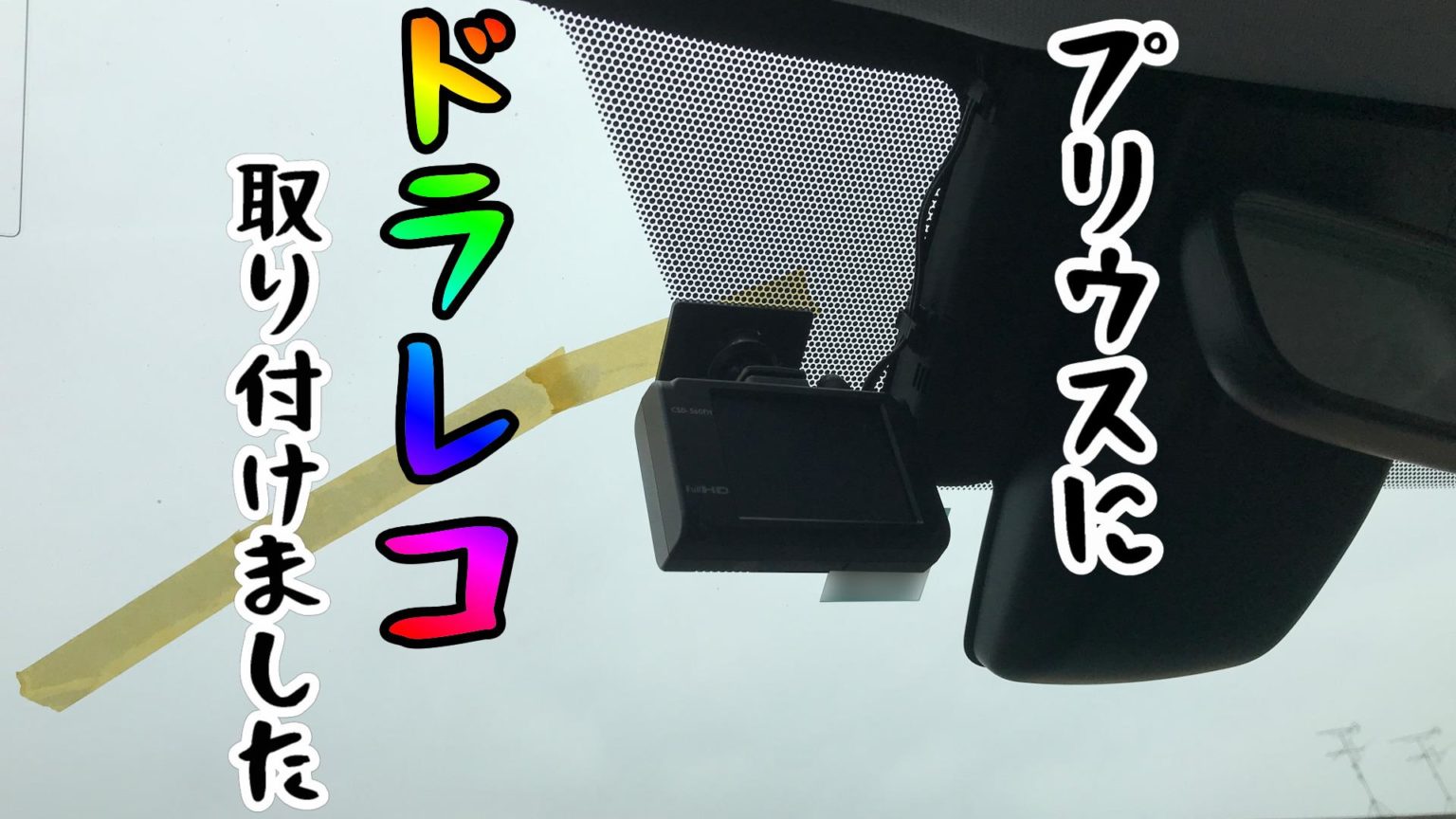

今回は、このプリウスへドライブレコーダーCSD-560FHを取り付けました。
ポチップこの記事では、配線を(なるべく)露出させない方法や パネルの外し方をまとめます。
ぜひ参考にしてみてね。
シガー電源を直接電源に変換する方法
通常、ドラレコの電源はシガー電源です。
↓イメージ画像
シガープラグに挿すだけで使るのは便利ですが… 配線が露出してしまいます。
それを防ぐために、シガー電源を直接電源(アクセサリー電源・アース)に変換するソケット電源があります。
↓イメージ画像
ポチップカーナビ裏などから直接接続できるようになるので、配線をパネル奥に隠すことができます。
パネルを外す
カーナビ裏から電源を接続するため、パネルを外します。
カーナビ周りのパネルは、グローブボックス上まで一体になっています。
…なので、グローブボックス上の部分から、少しずつ手で引っ張って浮かせます。
パネルが浮いたら、少しずつ外してカーナビ周りまで外します。
パネルが外れたら、カーナビも外して、裏からアクセサリー電源・アースを接続します。
- アクセサリー電源 / カーナビ裏の電源配線に接続(※)
- アース / 車両の金属部分に接しているネジに共締めする。カーナビを固定しているブラケットのネジ部分に共締めしてもOK
Aピラー・グローブボックスを外す
ドラレコの配線は、Aピラー裏・グローブボックス裏を通すので、パネルを外します。
グローブボックスは、ダンパー(↓写真左)を外してから、引っ張ると外れます。
Aピラーは、(写真撮り忘れましたが…)一部がツメではなくロックされているので、その部分を90度ひねると外れるようになります。↓イメージ画像
余剰配線をグローブボックス裏にまとめる
長さの余った配線は、グローブボックス裏で束ねます。
結束バンドを使って、車両配線に固定するようにします。
配線を固定できたら、グローボックスを元に戻します。
開閉に支障がないことを確認しておきます。
ドラレコの貼り付け
ドラレコをフロントガラスに貼り付ける場合は、以下のポイントに注意です。
- フロントガラスの上部20％以内
- ワイパーの可動範囲内
エンジンをかけて、映り方に問題なければ取り付けはオシマイです。
自分で取り付ける場合には、ぜひ参考にしてみてください。
