新型ルークスにTVキャンセラーを取り付けた方法。走行中でもTV・HDMI視聴OK。使ったパーツも紹介

走行中に動画が再生できないと、同乗者は退屈しちゃいますよね。

…というわけで今回は、日産の新型ルークス(R7.11～)にTVキット(TVキャンセラー)を取り付けました。

取り付けた方法と、使ったパーツをまとめました。

ぜひ参考にしてみてね。

バッテリーを外す

まずは作業前にバッテリーを外しますが… ここで注意！

バッテリーは、必ずエンジンOFF後に5分ほど経過してから外しましょう。

理屈は知りませんが、直ぐに外すと車両なナビの故障の原因になるそうです。

パネルを外す

液晶部分の保護

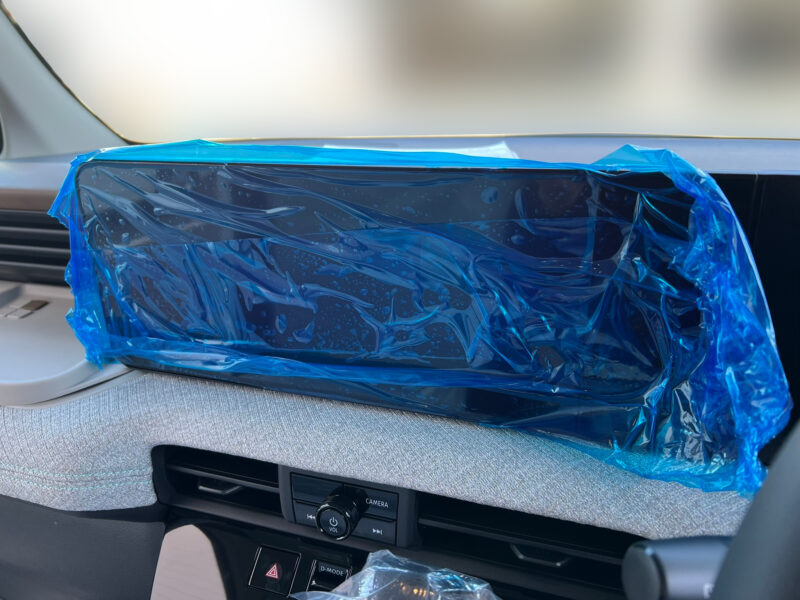

ナビの液晶部分や、ピアノブラック調のパネル部分を、保護テープで保護します。

作業中に、パネルの角が当たった場合など、多少の衝撃であれば傷を防いでくれます。

液晶部分に限らず、パネルの際など、不安な場合は保護テープやマスキングテープで保護しときましょう。

運転席ダッシュボードパネルを外す

まずは、運転席側のダッシュボードのパネルを外します。

• 右下のネジを外す
• 蓋を持つ
• フロント側に倒すようにしてパネルを揺らすを外れる

これで、パネルが外れます。

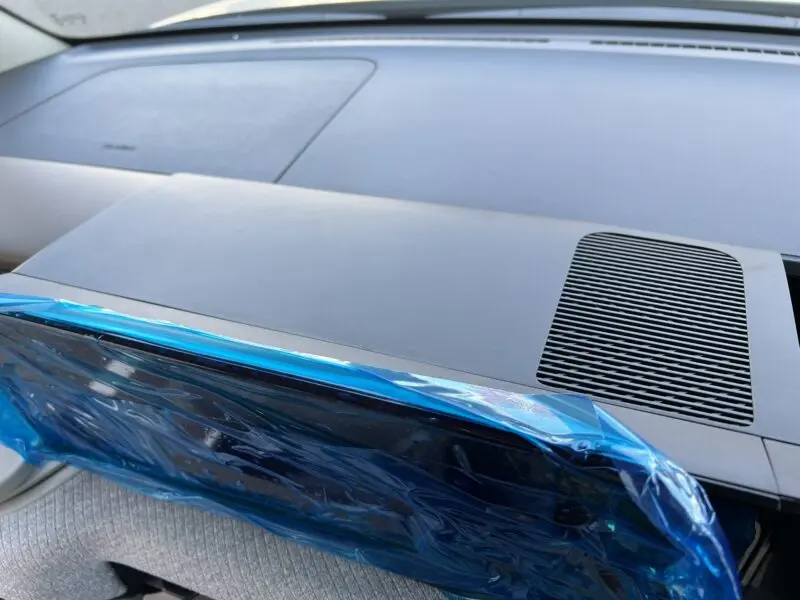

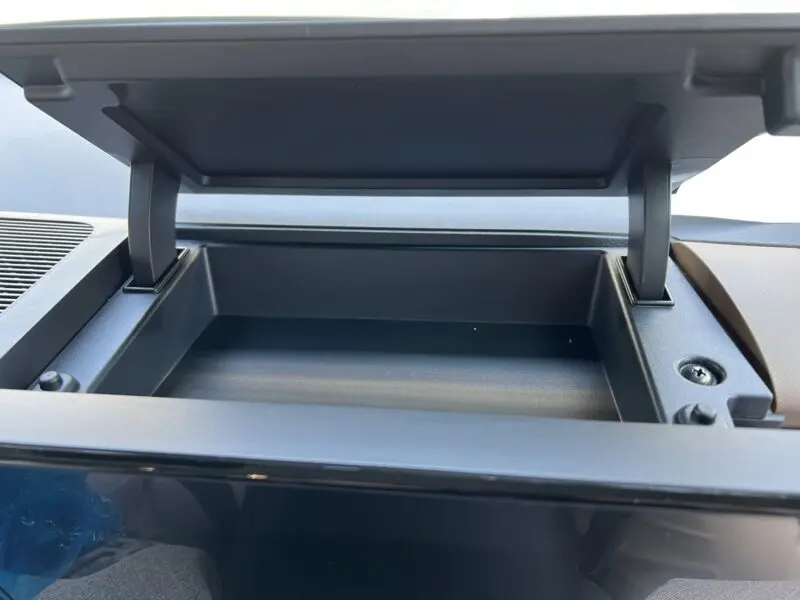

ナビ上のパネルを外す

先ほど外したパネル側から、内装リムーバーを突っ込んで、テコの要領で外すとやりやすいです。

液晶パネルを外す

液晶パネルを固定しているネジを2本外します。

その後手前に引っ張ると外れます。

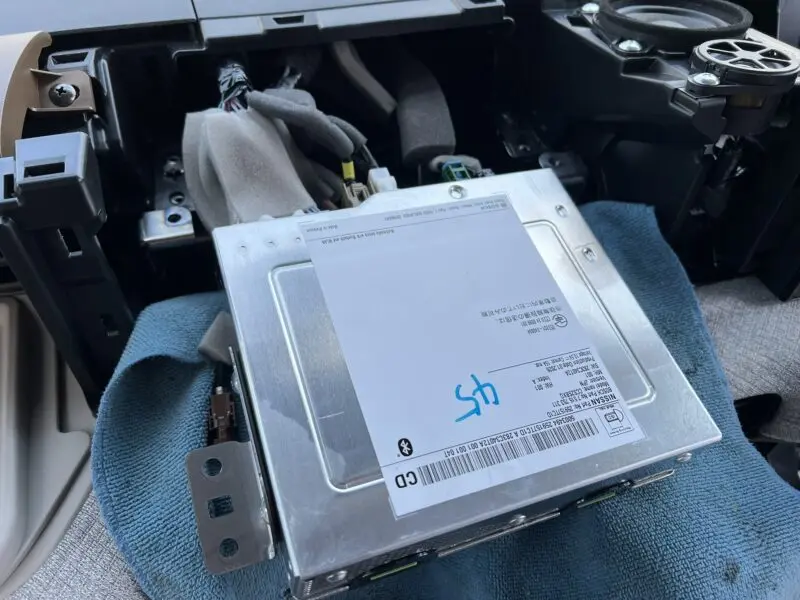

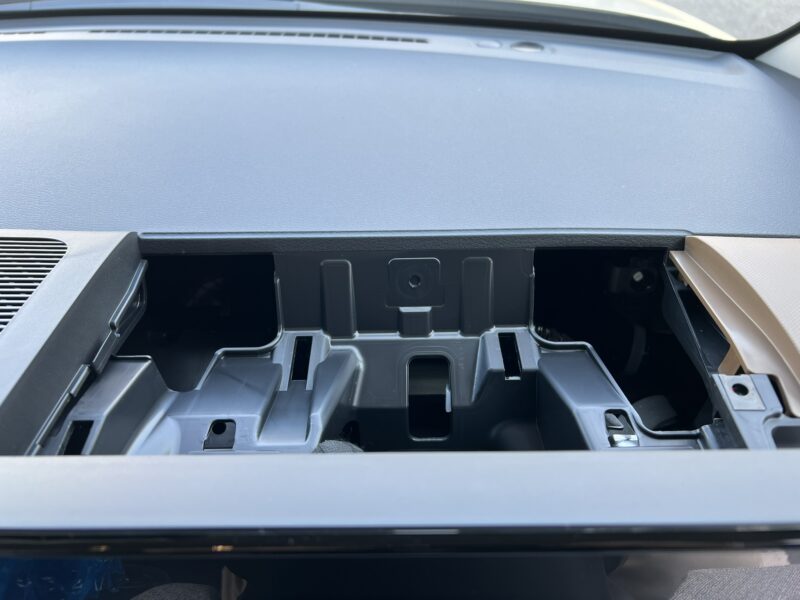

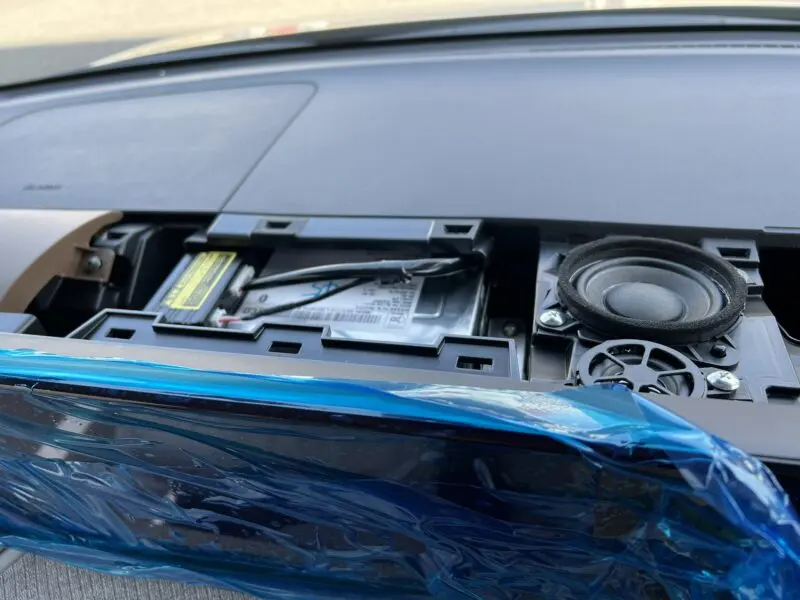

ナビを固定しているネジ4本を外すと、ナビ本体部分を手前に引き出せます。

ビルトインスイッチの取り付け

今回使用するTVキットは、データシステム製のNTV448B-Dです。

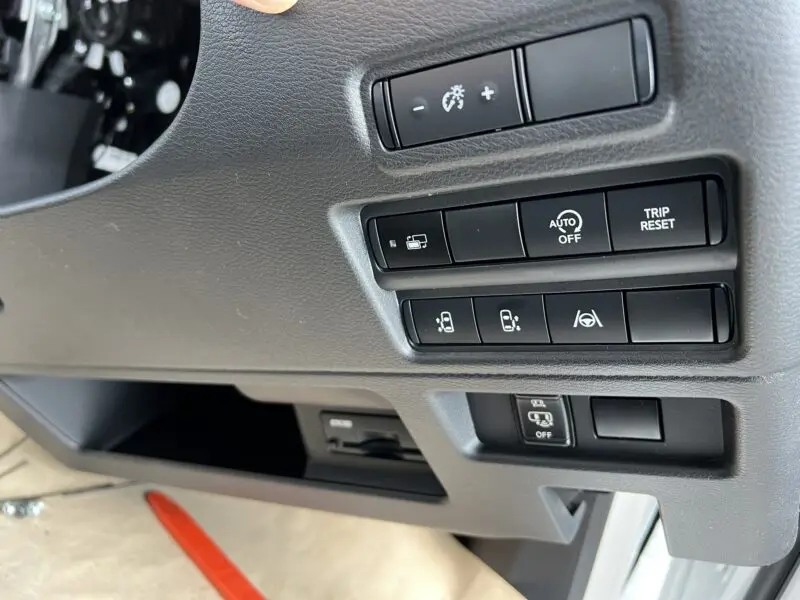

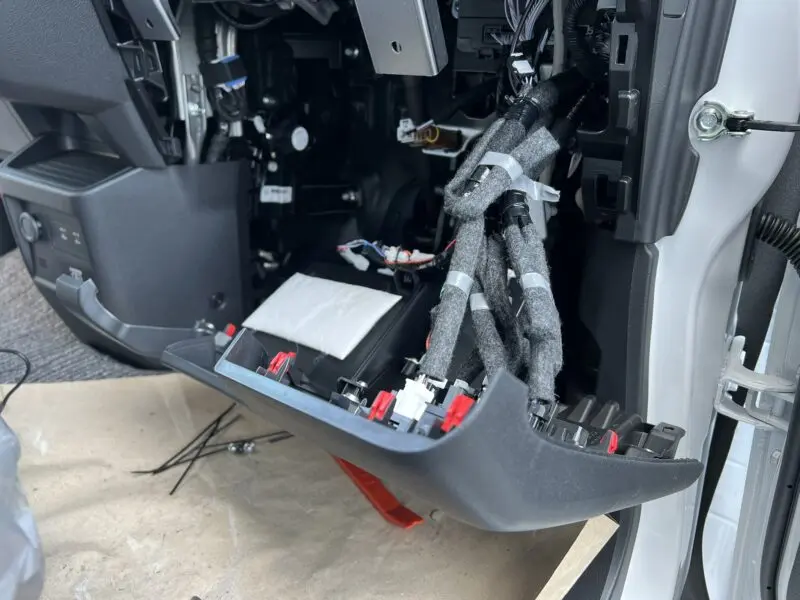

スイッチ取り付けのため、運転席下パネルを取り外します。

パネル右下にネジがあるので、このネジを外してパネルを手前に引っ張ります。

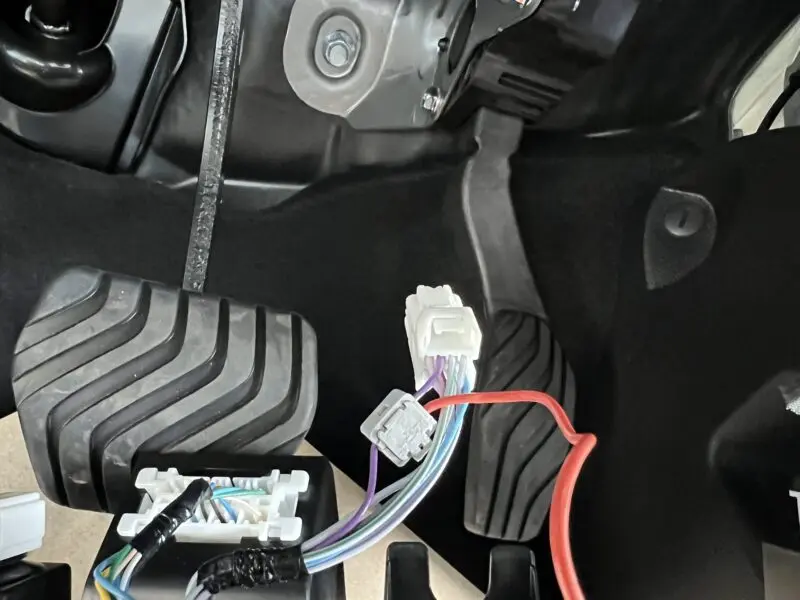

空きスイッチとビルトインスイッチを入れ替えて、イルミ用配線を接続します。

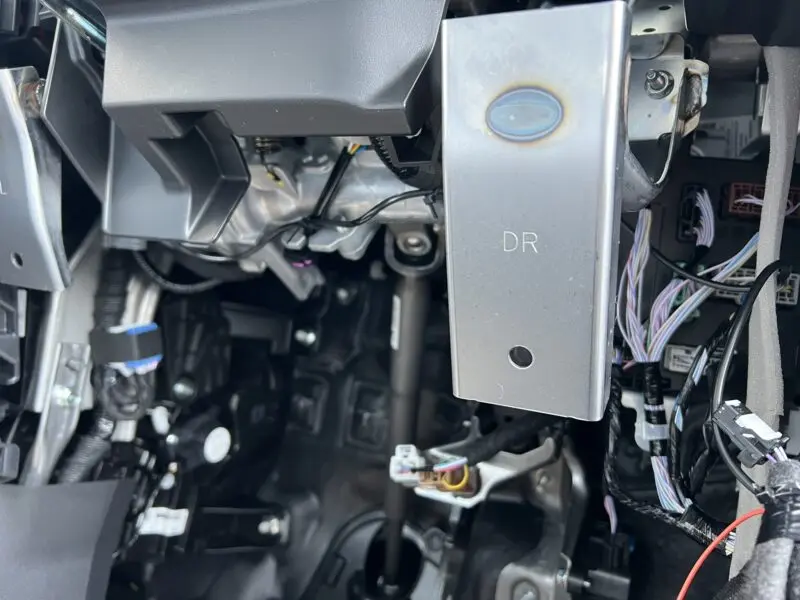

あとは、スイッチ用の配線をナビ裏まで引き込みます。

車両配線に沿わせて、結束バンドを使って固定します。

TVキット本体の取り付け

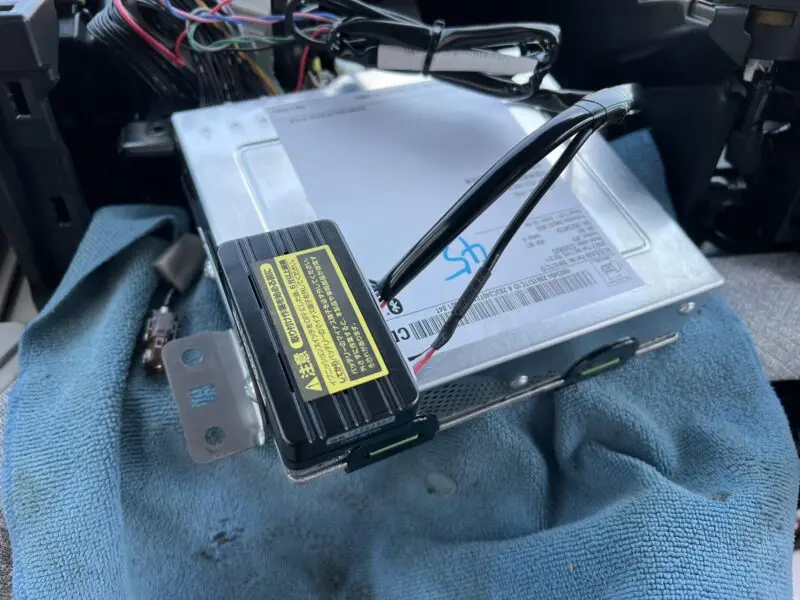

TVキット本体は、ナビ裏のコネクタに割り込ませる形で取り付けます。

カプラーONでパチッと取り付けるだけなので、難しくありません。

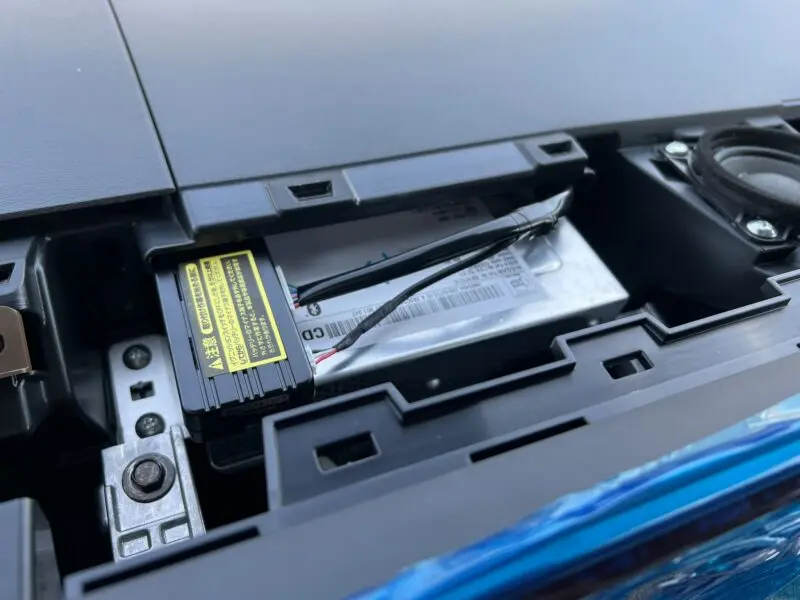

TVキット本体は、ナビの端っこに貼り付けました。

車種によっては、TVキット本体の位置に困りますが… ルークスは、この位置だと簡単です。

ナビ本体を元に戻します。

この時、TVキット本体とパネルが干渉していないか確認しときましょう。

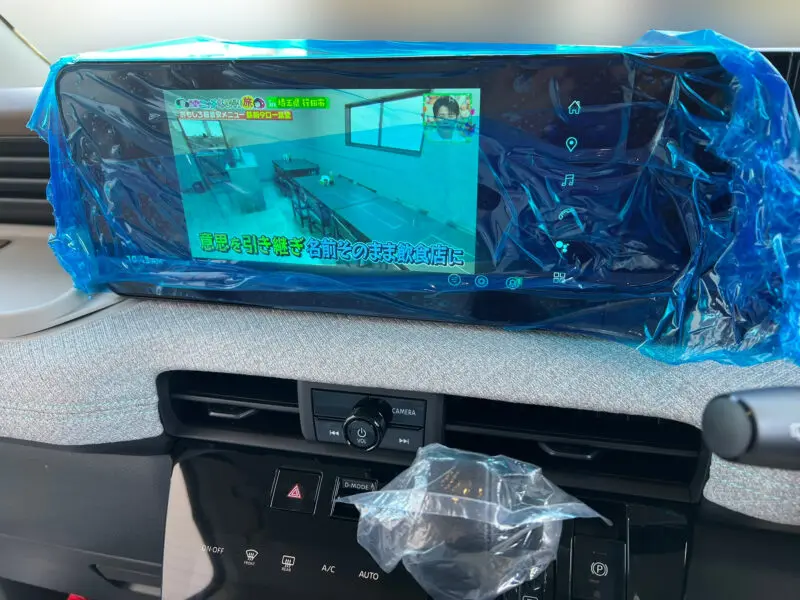

液晶パネルを元に戻したら、動作確認します。

パーキングブレーキを解除した状態で、以下を確認します。

• TVキットスイッチのON/OFFで、視聴可/不可が切り替わること
• 車両のヘッドライトON/OFFで、スイッチの減光が切り替わること

パネルを元に戻して取付完了

動作確認ができたら、パネルを外した時と逆の手順で、元に戻します。

これで取り付けは終わりです。

お疲れサマンサ。

まとめ

…というわけで、新型ルークスのTVキット取り付けでした。

テレビだけでなく、HDMIなどの外部入力も視聴可能になります。

ぜひ参考にしてみてください。
