事故など、万が一の時に必須になるのがドライブレコーダー(以下ドラレコ)
今回は、トヨタのルーミーに前後ドラレコ(ZDR018/コムテック)を取り付けました。
ポチップ
この記事では、配線方法・電源の接続方法など、取り付けた方法を写真付きでまとめております。
ぜひ参考にしてみてください。
後方ドラレコの取り付け
後方ドラレコはリアガラスに貼り付けるので、なるべく配線が露出しないように車両内を通します。
車両内を通せるように、パネルを外していきます。
リアガラス上部のパネル外し

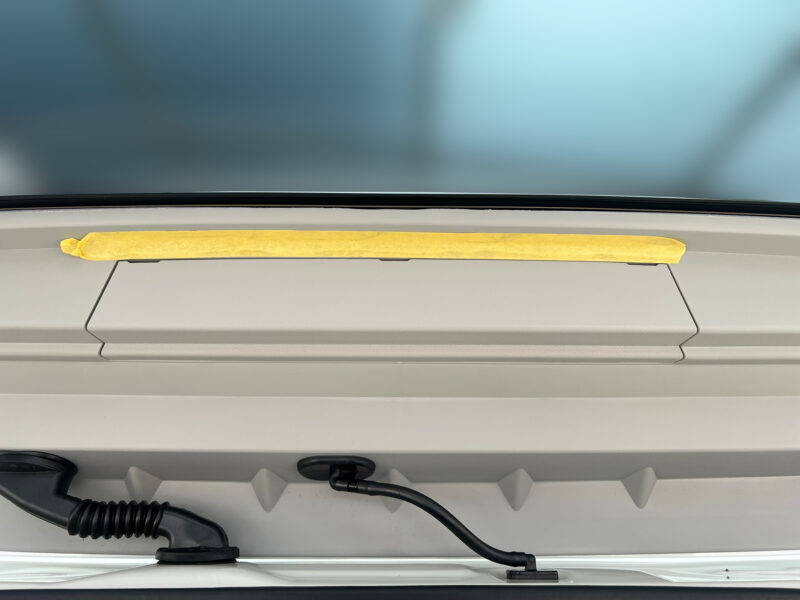

まずは、リアガラス上部のパネルを外します。
上部の隙間にマイナスドライバーなどを突っ込んで、テコの原理で持ち上げるとパネルが浮きます。
傷が入らないように注意です。

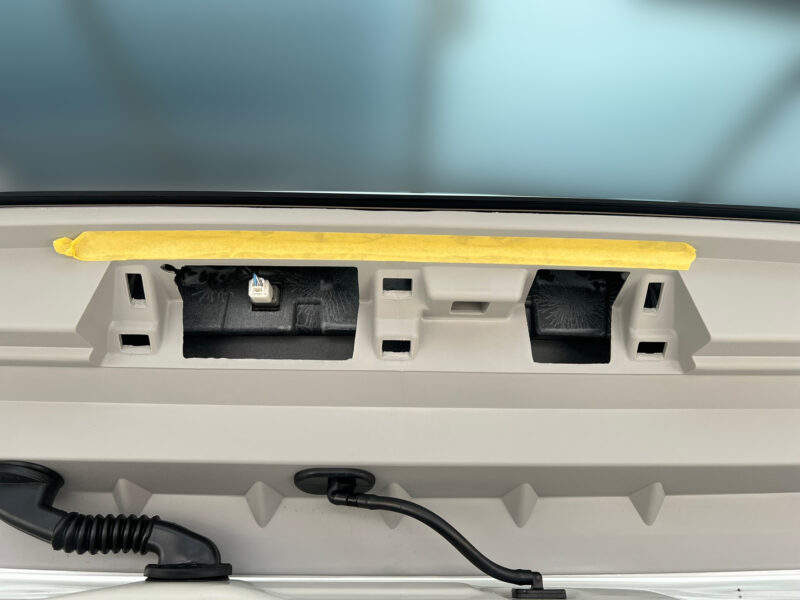

パネルを浮かせたら、引っ張れば外れます。
この外したパネル部分から配線を車両内に引き込んで、左下の蛇腹内部を通してボディ側に配線します。

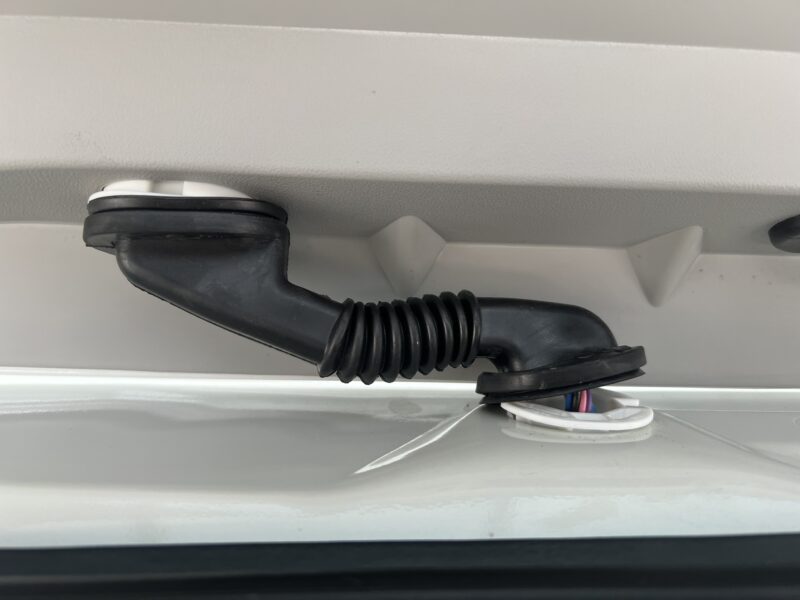

蛇腹ゴム部分の取り外し
リアハッチからボディ側へ配線を通すため、蛇腹ゴムを外していきます。

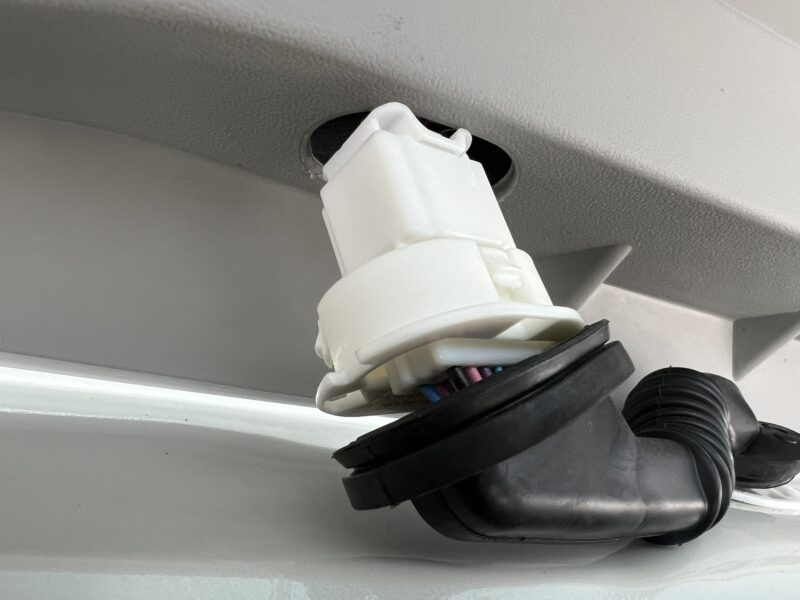

まずは接合部分のゴムを浮かせます。

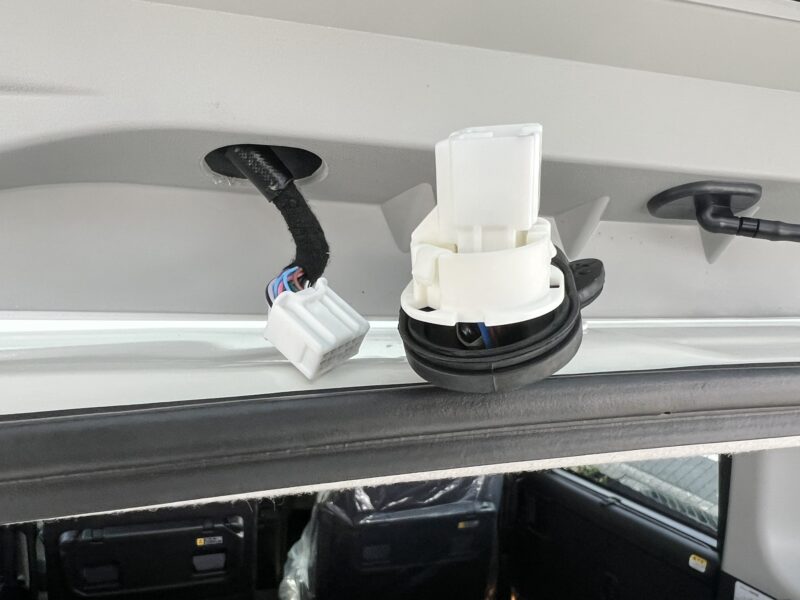

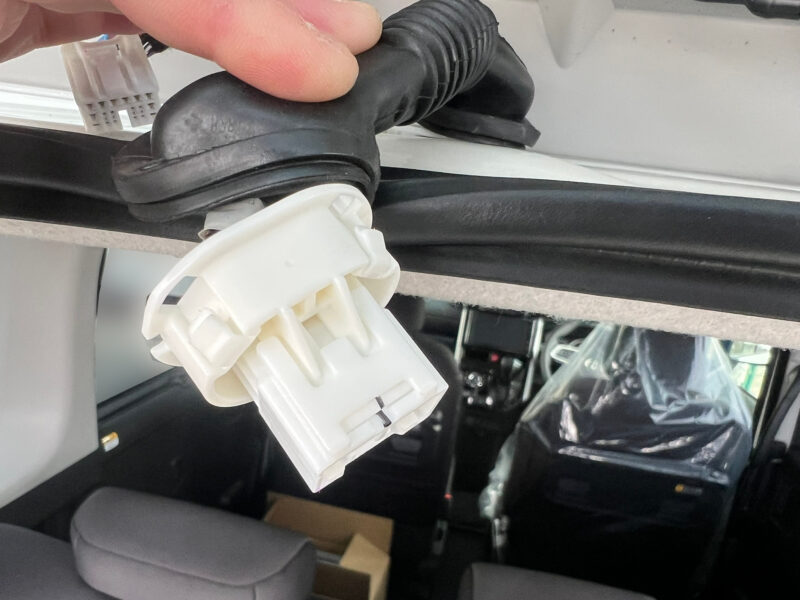

ゴムを浮かせると、プラスチックの接合部分が見えます。
これは、4方がツメでロックされています。
このツメを押しながら上に持ち上げて外します。
なお、リアハッチ側の接合部分は配線を通すスペースがかなり狭いです。
配線を通しやすくするため、この部分を分解します。

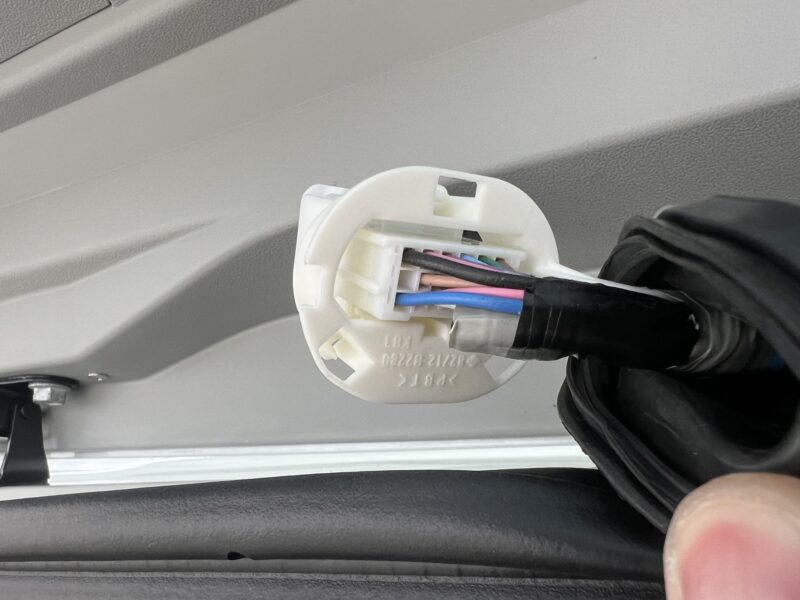

まずは、配線カプラーを外します。

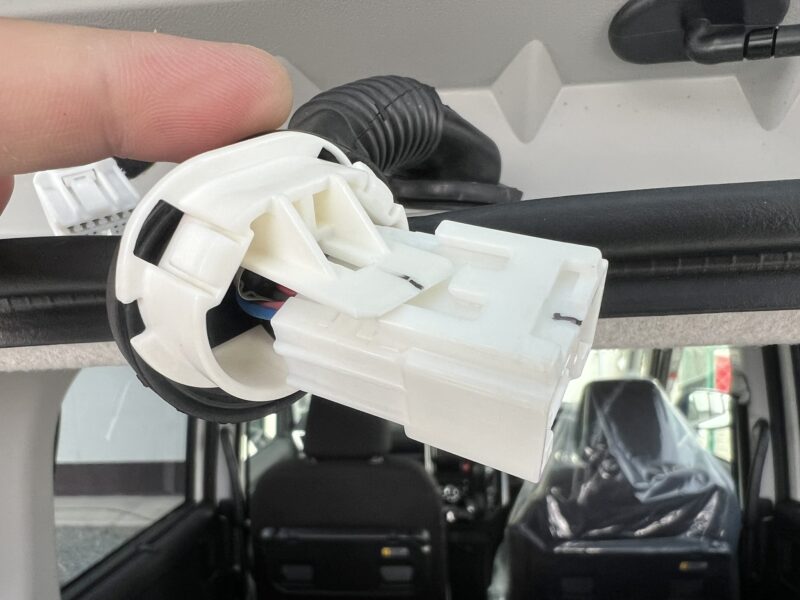

配線カプラーを外したら、こちら側を分解します。

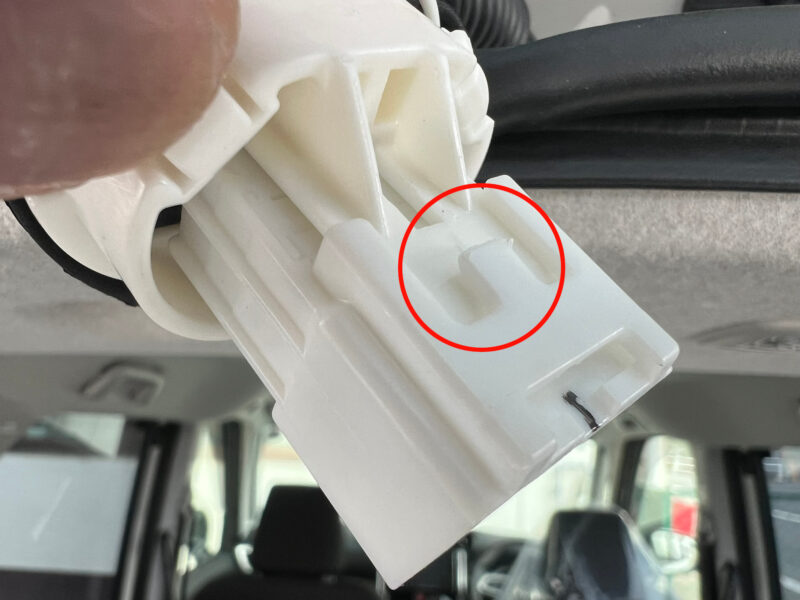

真ん中にツメ部分を確認できます。
このツメを起こしながら手前に引っ張ると、分解できます。

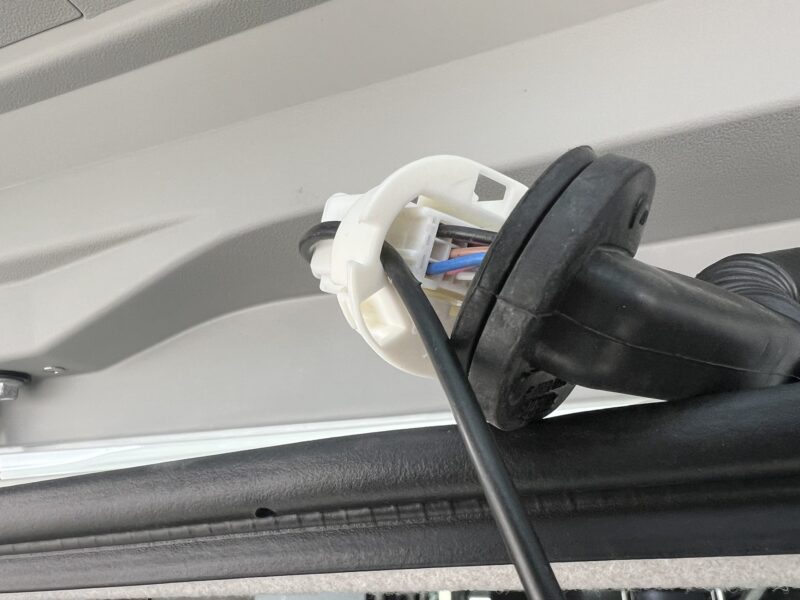

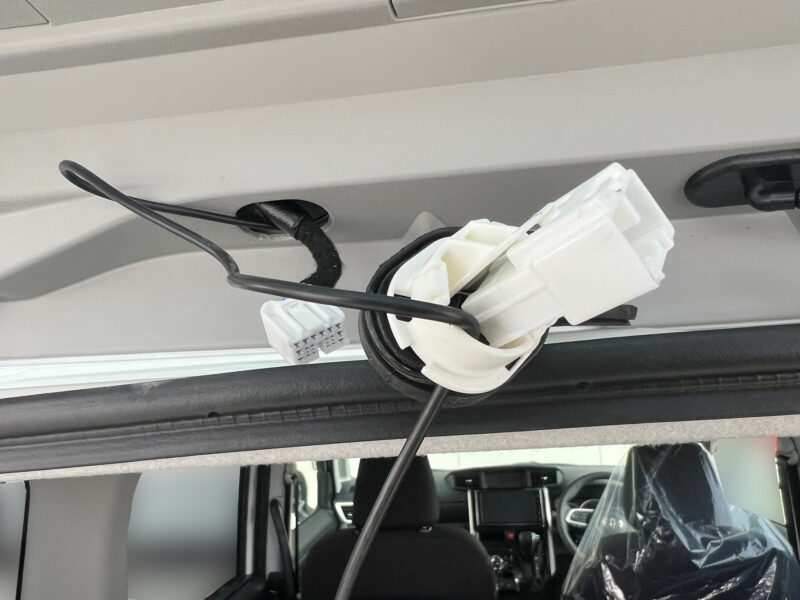

分解したスペースに配線を通します。
配線が通ったら、分解した部分を元に戻します。

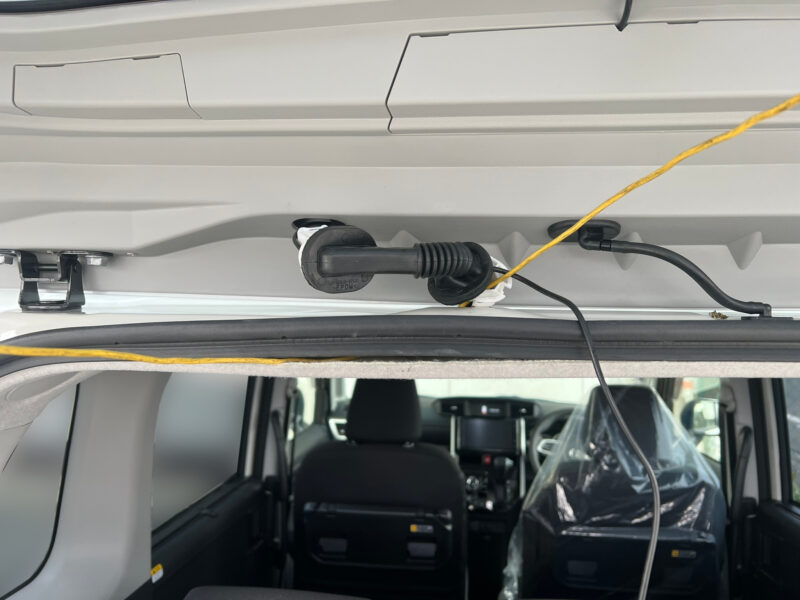

後は、蛇腹内部からボディ天井裏まで配線します。
狭い場所を配線するときは、配線ガイドを使うと便利です。
ポチップ
後方ドラレコの貼り付け
以下を確認できたら、後方ドラレコを貼り付けます。
- ワイパーの可動範囲であること(雨粒対策)
天井裏から、助手席足元まで配線

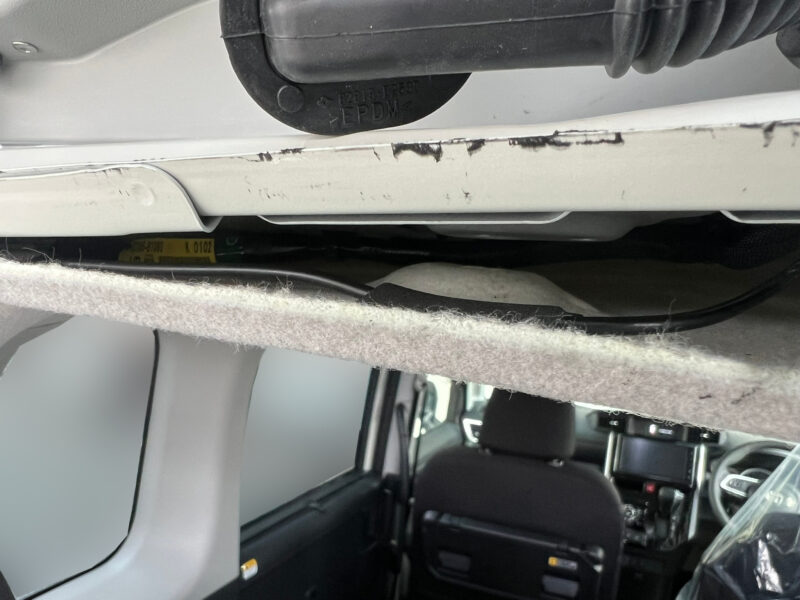

配線を天井裏に押し込んで、後部座席上まで配線します。
必要に応じて、クッションテープ等で固定します。

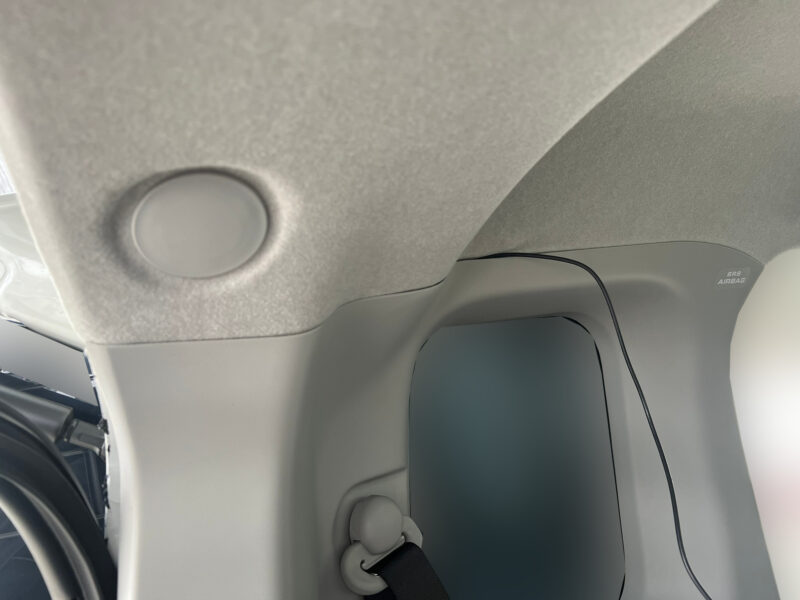

後部座席上の内装と天井の隙間に、配線を押し込んで隠します。

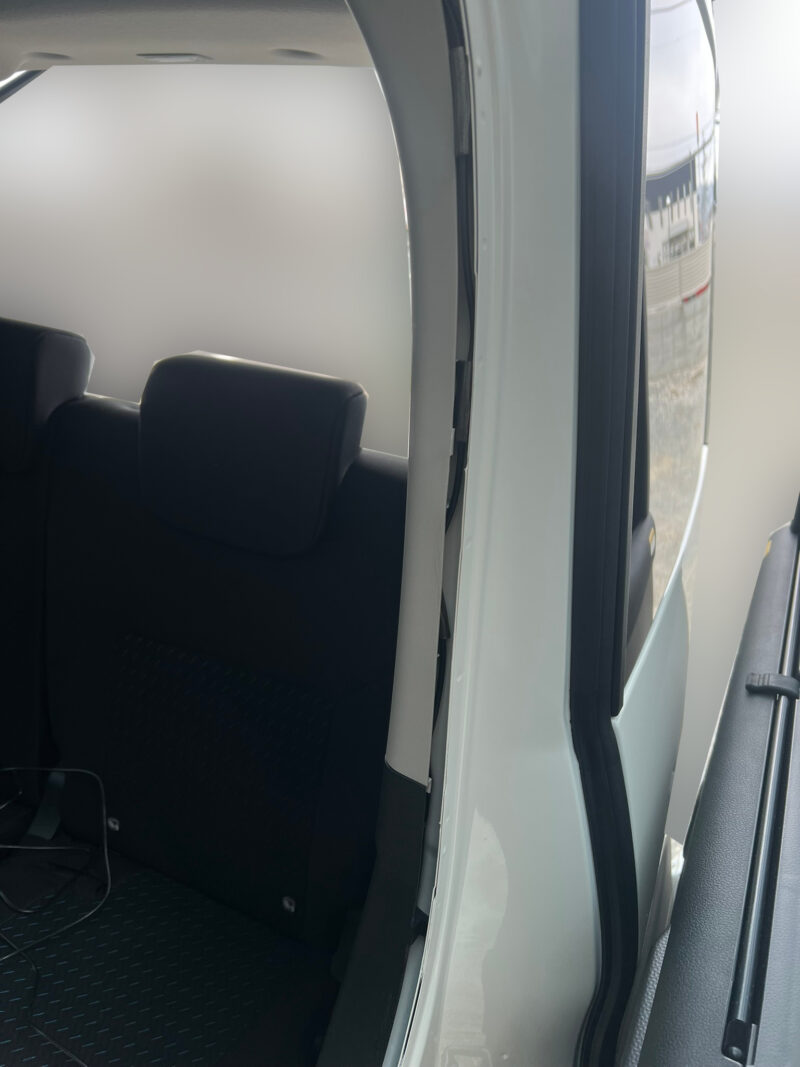

後部座席上まで配線できたら、ウェザーストリップを外して内装の隙間に配線を隠します。

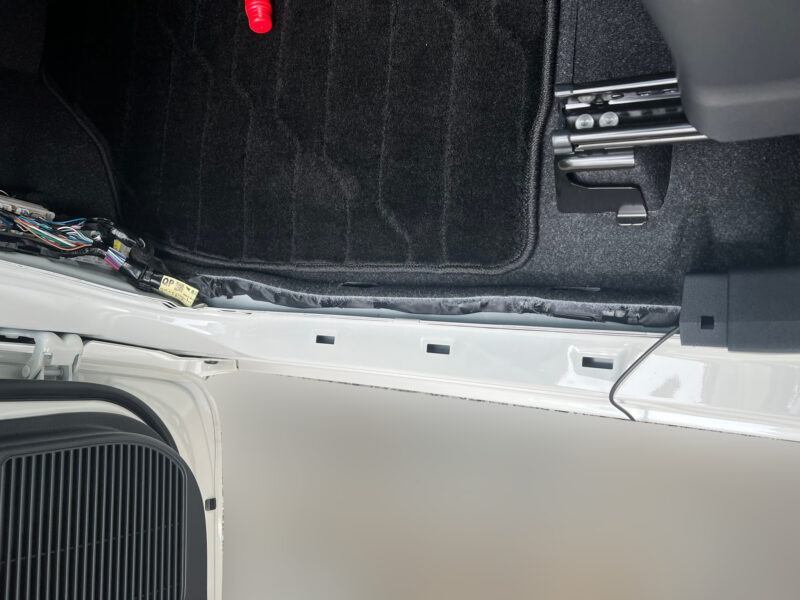

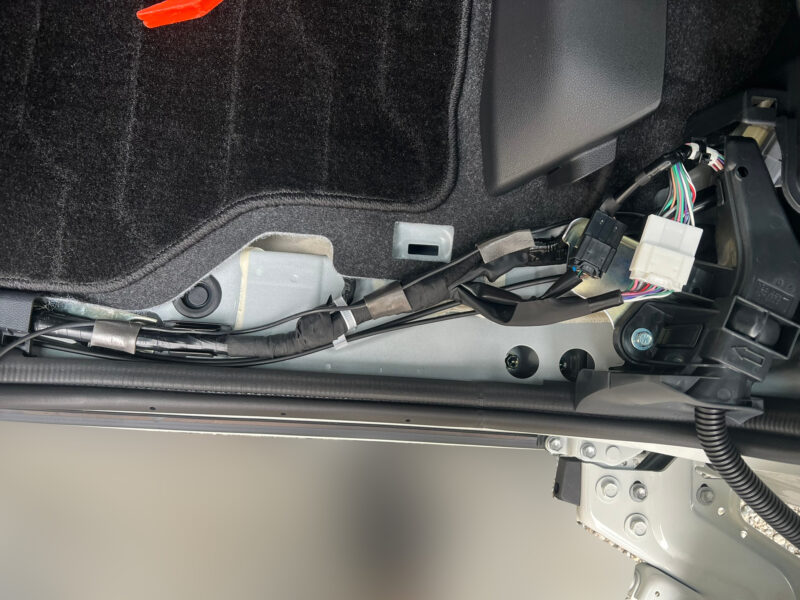

後部座席足元のパネルを外して、車両配線に沿わして配線します。
助手席側の足元パネルも外して、後部座席足元から配線します。
助手席足元まで配線できたら、ひとまずここまで。
後で接続する電源ケーブルと一緒にフロントガラス上まで配線します。
電源ケーブルの接続
電源は、ヒューズボックスからとります。

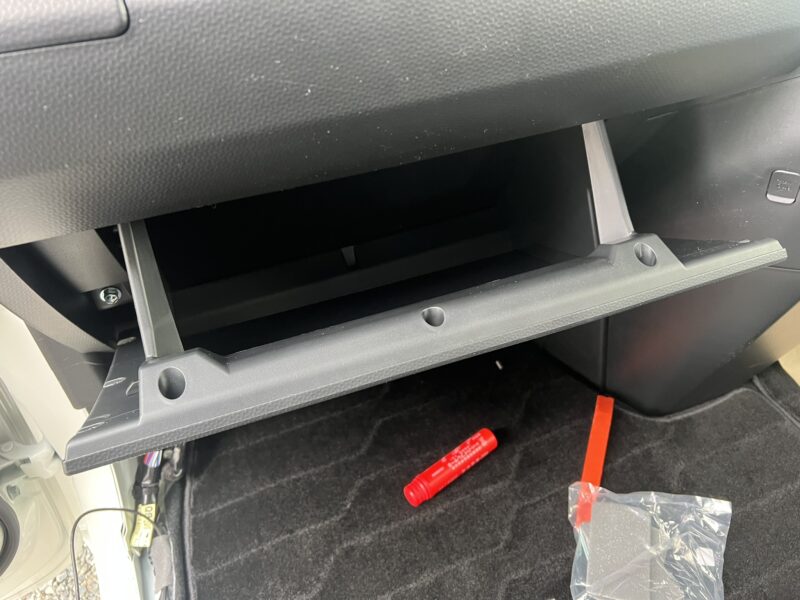

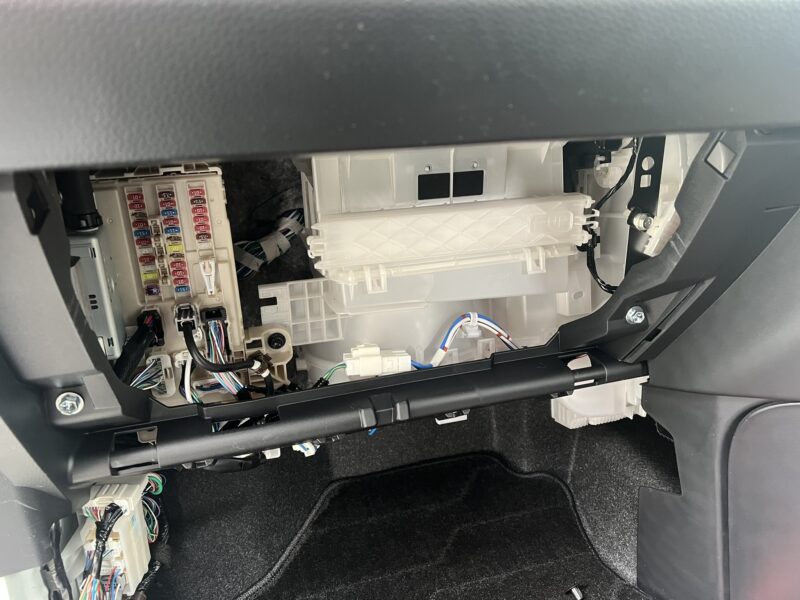

まずは、グローブボックスを外します。
グローブボックスは、引っ張れば外れます。

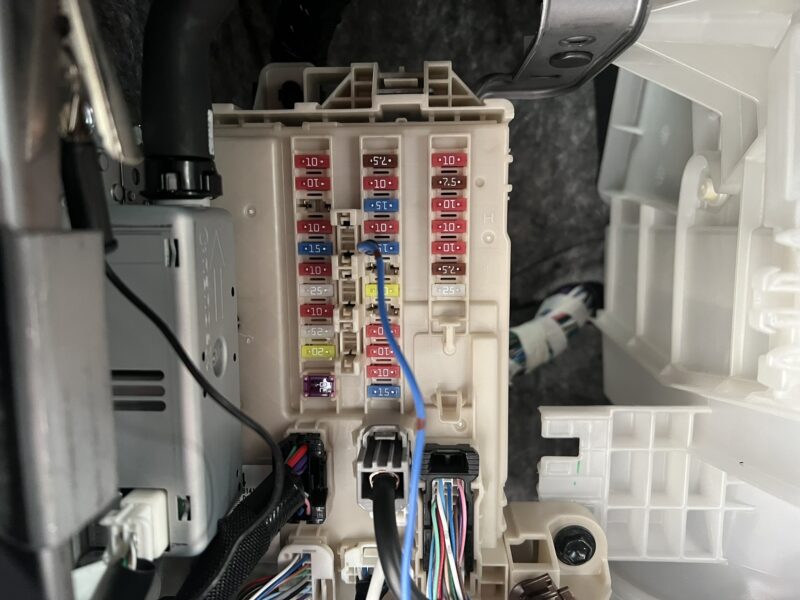

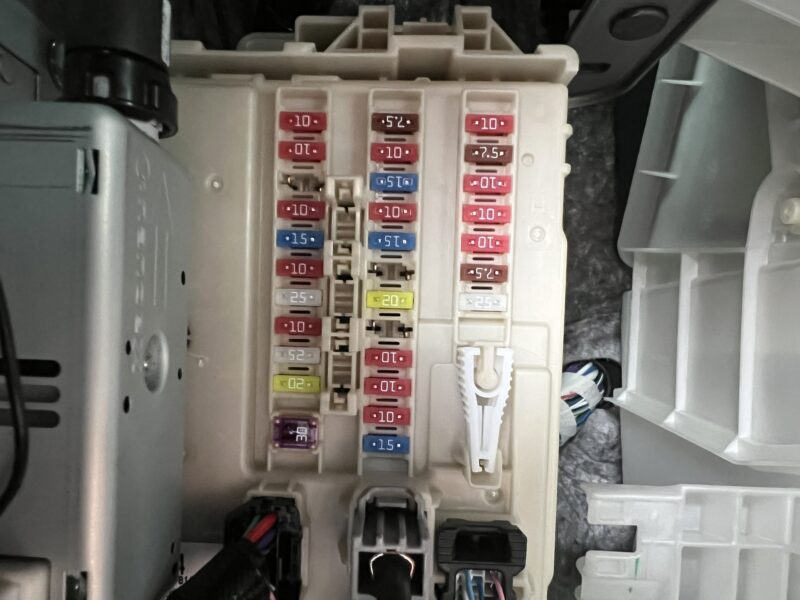

奥にヒューズボックスがあるので、ここからとります。

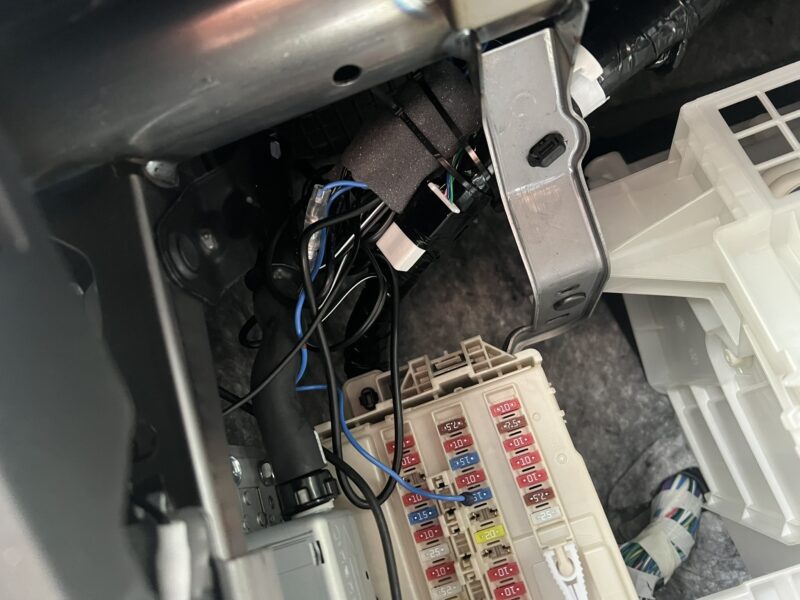

今回は、ヒューズ電源を使って、ここ↓からとりました。
ポチップ
前方ドラレコの貼り付け

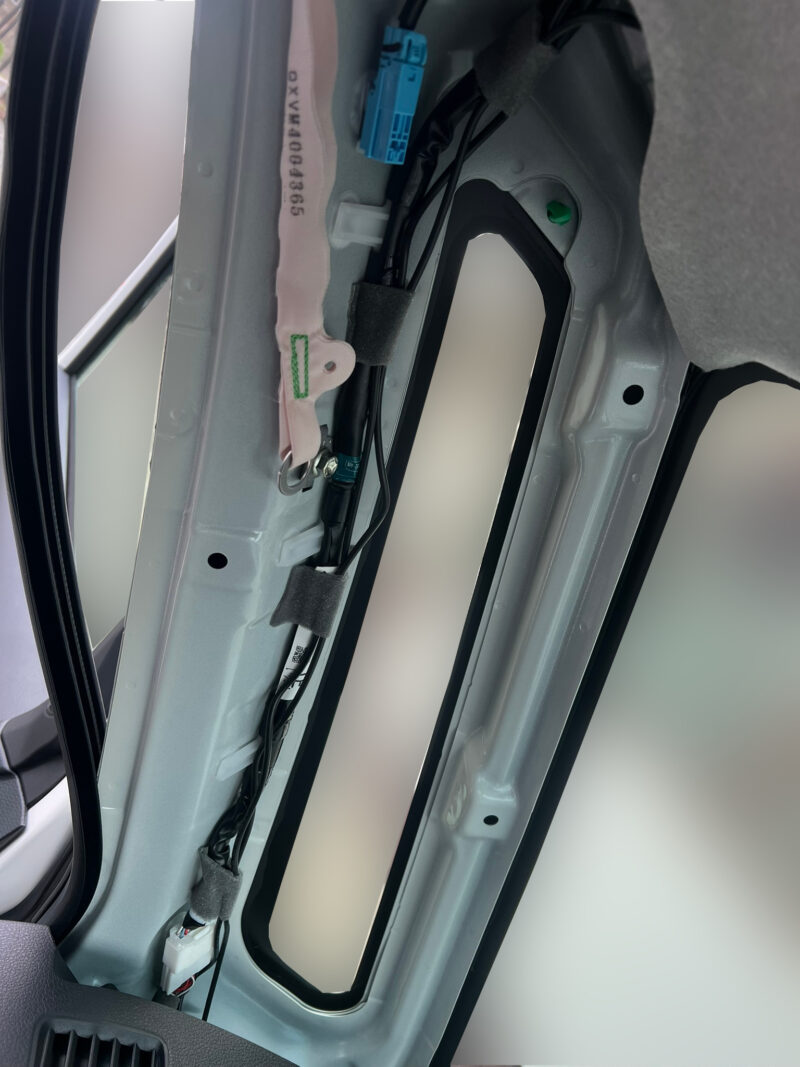

助手席側のAピラーを外します。
Aピラーは引っ張れば外れます。
グローブボックス裏から、電源配線と後方ドラレコ配線を一緒に引き込みます。
配線は車両配線に沿わせるようにして、固定します。

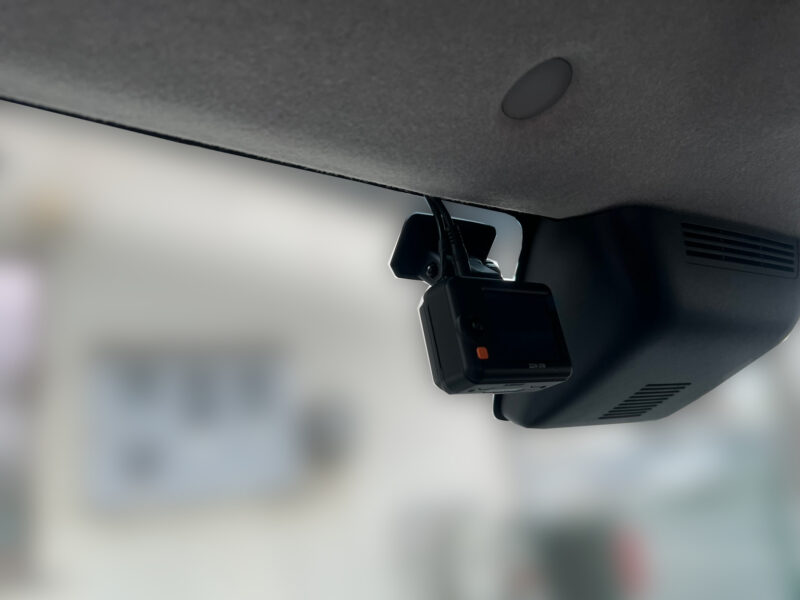

前方ドラレコを貼り付けて、配線は天井裏に押し込むようにして隠します。
余剰配線の処理
長さの余った配線を処理します。

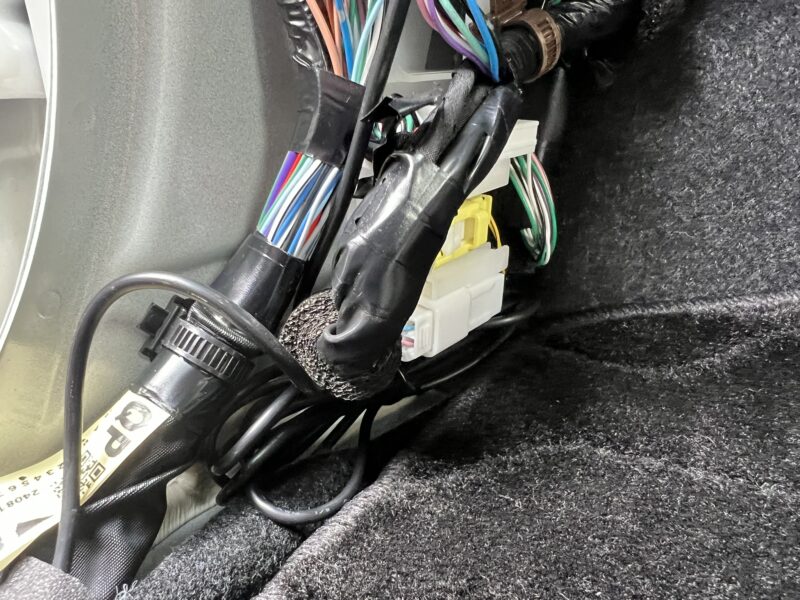

電源ケーブルは束ねて、グローブボックス裏の車両配線に結束バンドで固定します。
後方ドラレコの配線は、助手席足元の奥にまとめておきます。
後は、パネルを外した時と逆の手順で元に戻せば終わりです。
お疲れ様でした。
まとめ
…というわけで今回は、ルーミー(トヨタ)に前後ドラレコを取り付けた内容でした。
ポチップ
ぜひ参考にしてみてください。
