『オーリスにプチ大画面』 7.7インチのカーナビを取り付けた話

クルマ
kero-icon
こんにちは! ケロケロです。
(@kerokero_DIY)



トヨタ・ヴィッツと同じコンパクトカーでも、よりスポーティなスタイルの、オーリス。

シャア専用もありますね。1回でいいから現物を見てみたい・・・。



さて、今回は、このオーリスへカーナビを取り付けた話です。



取り付けたカーナビはちょっと特殊。

液晶サイズが7.7インチという、「プチ大画面」なクラリオンのMAX667Wです。



クラリオン 公式サイトはコチラ



それではいってみましょう。

レッツ取り付け!



スポンサーリンク

パネルの取り外し

オーリスのパネルは、一見するとオーディオ周りがポコッと取れそうなんですけど、パネルの重なりの関係上、まず右下のカバーのようなモノを外します。





上のシルバーのメッキ調の部分が、オーディオパネルの一部になるのですが、これが重なっているので、先に右下を外さないとダメなんです。



kero-icon
先に、無理矢理オーディオパネルを外してると、壊れるかもしれないので注意です



右下を外せば、オーディオパネルが外れます。 あらスッキリ。





ちなみに、パネルやピラーを外すときには、以下のようなリムーバーが、めちゃんこ便利です。

私が愛用しているのは、このタイプ!





忘れちゃいけない、取付キット

オーリスに限らず、社外カーナビゲーションを取り付ける場合には、その車種に合わせた取付キットが必要です!

カーパーツで有名なエーモンだと、「Y2451」になります。





トヨタ用の電源ハーネスと、ラジオ変換ハーネス、車速・リバース・パーキング配線ようのオプションカプラなど、取付に必要な一式が揃ってます。



取付キットは、車種・年式・型式によって異なりますので、必ず適合表を確認しときましょう



エーモン 公式サイトはコチラ



専用配線もあるんです

カーナビメーカーによっては、車種に合わせた専用配線もあります。

専用配線の何が良いって・・・、



kero-icon
ダイレクトにカプラをパチッとはめるだけ!



万が一のミスもないし、取付もスッゲェカンタンなんです。

今回、取付を行うMAX676Wのメーカーであるクラリオンでも、専用配線があります。





この専用配線だと、ステアリングリモコンのカプラもついてますので、配線加工も無しです。

今回はコレを使いましたけど・・・、ホント便利でカンタン。

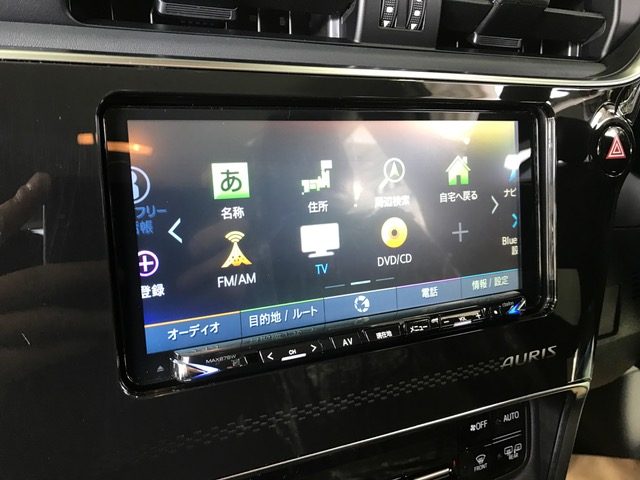

動作確認OK! 取付完了!

配線を終えて、動作確認ができれば取付完了!





現在のカーナビゲーションは、通常ノーマルモデルだろうがワイドモデルだろうが、液晶サイズは7インチです。

このカーナビゲーションが、なんで7.7インチという特殊なサイズを実現できているかというと、ワイドモデル分、横に液晶を広げているためです。



このナビの良いところは、BIGX等の大画面ナビの適合に無い車種でも、200mmワイドコンソール車であれば、ほぼ全ての車で「プチ大画面」を実現できるとこですね。





kero-icon
MAX676Wについては、別記事にもまとめてますのでコチラもどうぞ!



【MAX676W:2016モデル】気軽な7.7インチのカーナビ。MAX776Wと違う4つのポイント:クラリオン
この記事は、旧モデルの内容になります。 現在は、後継モデルとして「MAX677W」がリリースされています。 別記事にまとめてるので、ぜひコチラを読んでみてね ↓ 以降は旧モデルの内容です ↓ クラリオン独...



というわけで、今回も無事終了。

それにしても、この7.7インチのナビ。 着眼点はすごい面白いと思うんですけど、全然人気無いですね・・・。

クラリオンの売り方が下手なのか、市販ナビにやる気がないのか、ADDZEST(アゼスト)ブランドを無くしたからなのか。

いや・・・、私が思うに、



kero-icon
坊やだからさ



ちなみに、別記事で、オーリスへのオススメカーナビをまとめてますので、コチラもぜひどうぞ!

『オーリスにオススメのカーナビは?』 シチュエーション別に 3 パターンで紹介しよう!
ヴィッツと同じコンパクトカーですが、よりスポーティーなスタイルの、オーリス! シャア専用オーリス・・・なんてグレードもある、走りを意識した車ですね。 さて今回は、オーリスに取り付けるカーナビを迷っている人に、...
