最近の車って、予めメーカーオプションとしてバックカメラが装備されているグレードが多いですね。

トヨタだと、「ナビレディパッケージ」という名称になります。



ディーラーオプションなどの純正カーナビであれば、特に意識する必要はありませんが、社外ナビだとどうするか・・・。

流用することはできるんです。 ※ 但し、変換ハーネスは必要



取り付けるナビは、クラリオンのカーナビなんだけど・・・、カンタンに接続できないかな・・・、と問われれば、



kero-icon
・・・あるよ。 ダイレクト接続ハーネス



スポンサーリンク

トヨタのナビレディパッケージ

ステアリングリモコン(ステリモ)とバックカメラが標準装備されているオプションになります。

後はお好みの純正ナビを取り付けるだけ・・・、だからナビレディパッケージ!



ステリモ・バックカメラは、社外ナビでも流用できます。



kero-icon
ステリモはここでは触れてませんので、気になる場合はコチラの記事もぜひ読んでみてください!



社外カーナビでも、ステアリングリモコン使える! オプションまとめ
愛車に付いているステアリングリモコン、社外ナビじゃ使えないよね・・・? と、考えているそこのアナタ。 諦めないで! 最近の社外カーナビゲーションは、ステアリングリモコンが使えます。やった...



ナビレディパッケージ、対象車種

じゃあ、ナビレディパッケージって、どの車種のオプションなの?

と、調べてみたところ、以下の車種が対象になってます。(私調べ)

  • アクア
  • ヴィッツ
  • シエンタ
  • スペイド
  • プリウス
  • ポルテ

※ パッソにも「ナビレディパッケージ」がありますが、ベースが[ダイハツ車]なので省きます。



参照したURLはコチラ





バックカメラ変換するには、通常はこのハーネスを

ナビレディパッケージのバックカメラを、社外ナビでも使えるようにするには、変換ハーネスが必要になります。

これは、バックカメラの差込口が、一般的な形ではなく純正専用になっているためです。



これを一般的なRCA入力に変換するために、「変換ハーネス」を使います。 上記の車種「ナビレディパッケージ」であれば、以下のRCA003Tになります。





これを使えば、バックカメラ出力が、一般的なRCAに変換されます。



※ クラリオン・イクリプス・カロッツェリア(一部機種)・ケンウッド(一部機種)は、バックカメラ入力が専用カプラです。 詳しくは以下の記事も読んでみてね!

カーナビのバックカメラ入力、メーカーごとに比較。 必要なオプションもまとめ
カーナビゲーションと切っても切り離せないもの・・・、それはバックカメラ! 後方の安全確認はもちろんですが、駐車場でのバック駐車で「どこまで下がれるか」を確認するのにも便利です。 さて、そのバックカ...





クラリオンのカーナビへ接続するには

クラリオンのバックカメラ入力は、専用カプラになります。



なので、ナビレディパッケージからクラリオンのカーナビへ変更しようとすると、まず、RCAへ変換するために、先程の「RCA003T」が必要になります。





そこから更に、RCAからクラリオン専用カプラへ変換する「CCA-644-500」が必要になるんです。





これで、ナビレディパッケージのバックカメラがクラリオンのカーナビで使用できます。

でもなんか・・・、



kero-icon
二段階右折みたいで、メンドクサイですよね



変換が増えれば、その分コストもかさむわけで。



なんか・・・、カンタンに配線できる方法ないの?



kero-icon
・・・あるよ





ダイレクト配線ハーネス、あります!

パチッと差しこむだけです。

※ 当ブログのオリジナル商品になります!



クラリオンのカーナビから電源も供給されるので、ACCやリバースの配線をとる必要もありません。



kero-icon
アラ、カンタン!



シエンタへの取り付け例

シエンタ等のナビレディパッケージ付車では、オーディオ裏に以下のような純正配線があります。

img_5563

この4ピンカプラが、バックカメラの配線になります。

これに、ダイレクト接続ハーネスをパチッと差し込んでやれば、

img_5564



はい! これでOK!



img_5565



バックカメラも問題なく映ります。

img_5567

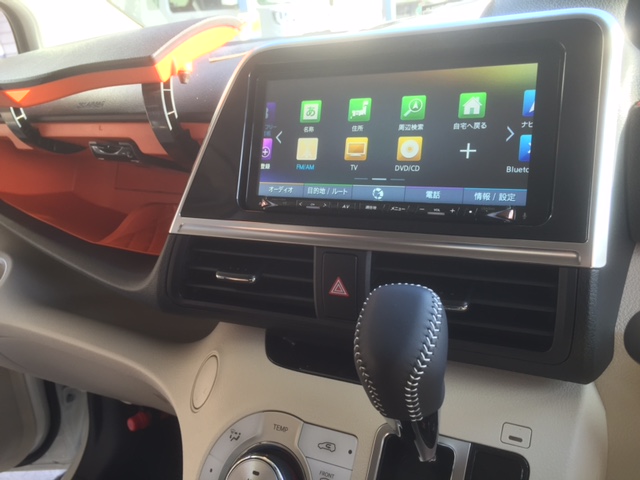

取り付けたカーナビについて

カーナビは、クラリオンのフラッグシップモデル「MAX776W」になります。





現在は、後継モデルとして「MAX777W」がリリースされております。 別記事にまとめておりますので、コチラもぜひどうぞ!
『’17 スーパーワイドナビの新モデル』 7.7インチのプチ大画面をワイドコンソール車に。 クラリオンのカーナビゲーション / MAX777W / MAX677W / NX617W
こんにちは! ケロケロです。 (@kerokero_DIY) なんと! あのスーパーワイド画面で人気のカーナビゲーションに、新モデルがラインアップされました! … … … え? 知らない? ほら...



kero-icon
シエンタへの取り付け記事にもついては、コチラもぜひ見てね!



シエンタ【トヨタ】に7.7インチのカーナビ MAX775W 付けたどー! ついでにETCも
シエンタに、初めて取り付けします。 ・・・怖い。 何度かやれば、外す手順や力の加減が分かるんですけどね・・。 カーナビゲーションとETCの取り付けを行います。 それでは、レッツ取付! パネルの取り外し ...





今回のまとめ:ナビレディとクラリオンならカンタン接続

純正バックカメラは変換を使えば、社外カメラでも流用できますが、クラリオンナビならダイレクト接続ハーネスがありますよ、というお話でした。

では、カンタンにまとめをもう一度!



今回のまとめ
  • [トヨタ] ナビレディパッケージはステリモとバックカメラが付いてる
  • ステリモ・バックカメラは社外カーナビでも流用可能
  • 流用するには、車車・機種に合わせた変換ハーネスを準備する
  • クラリオンだと、変換ハーネスが2つ必要
  • ・・・あるよ。 ダイレクト接続ハーネス
  • パチッとはめるだけ! ACC等の配線も必要なし!



ナビレディパッケージ付車とクラリオンの組み合わせのだけでしか使用できませんが、便利です!





kero-icon
ぜひ検討してみてね!
