【ヴィッツ:トヨタ】カーナビ取り付け! ETCはベスポジに! ツイーター付は注意!

クルマ
kero-icon
こんにちは! ケロケロです。
(@kerokero_DIY)



トヨタのコンパクトカー、ヴィッツ!

コンパクトカーと言えば、ハイブリッドのアクアと被っていますけど。

今回は、コチラにカーナビゲーションとETCを取り付けました。

・・・、ツイーター付きはちょっと注意しましょう。



スポンサーリンク

オーディオパネルの取り外し

マイナーチェンジ前であれば、グローブボックス上から一体になったパネルが外れます。外す側からしても、この方が楽なんです。



kero-icon
ところがどっこいスットコドッコイ



マイナーチェンジ後は、メーターパネルから外さねばなりません。ちょっと面倒くさいです。

メーターパネルを外すせば、そこからオーディオ側のパネルが外せます。

IMG_5074

メーターパネルを外し、オーディオパネルの外側を外したところです。後はこのパネルを外せばOK!



電源ハーネスについて

今回取り付けるカーナビゲーションはクラリオンになるのですが、トヨタ専用のダイレクトハーネスがありますので、これを使うと便利です!





電源ハーネスや車速・リバース等のオプションカプラ、専用ラジオハーネス、ステアリングリモコンなど、特に配線加工は必要なく接続できます。



ETCの取り付け

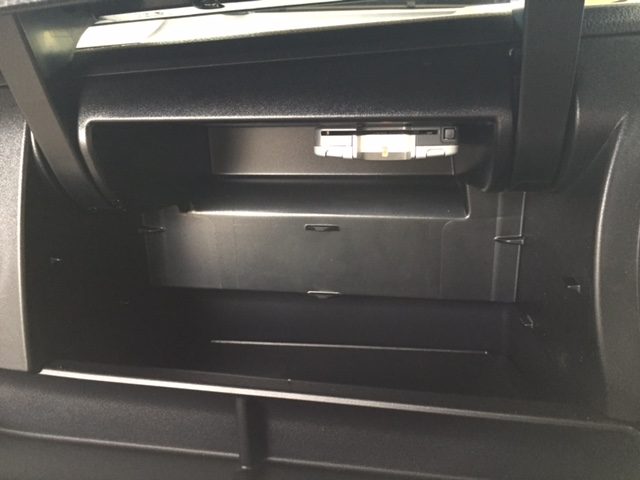

ETCは、グローブボックス上のアッパーボックス(?)へ取り付けました。

IMG_5075

ETCカードを抜き忘れてしまった場合の防犯上を考えて、隠れる位置がいいかな、と。

上に貼り付けてるので、小物を置く邪魔にもなりません。運転席からはちょっと遠いですが、手を伸ばせば届きます。

まぁ、高速道路もそんなに頻繁に使わない・・・でしょう。

ナビレディパッケージのバックカメラも大丈夫!

ナビレディパッケージのバックカメラ、社外品でも利用できます。

今回のクラリオンのカーナビなら、ダイレクトに接続できるケーブルもあるんです!



詳しくはこちら記事でどうぞ!

【・・・あるよ】トヨタ:ナビレディパッケージのバックカメラと、クラリオンのカーナビをダイレクトに接続する配線
最近の車って、予めメーカーオプションとしてバックカメラが装備されているグレードが多いですね。 トヨタだと、「ナビレディパッケージ」という名称になります。 ディーラーオプションなどの純正カーナビであれば、特に意...



動作確認OK! 取付完了

配線を終え、動作確認ができれば取付完了です!

IMG_5076

動作は問題なかったんですけど、ちょっとしたトラブルが起きました。



kero-icon
運転席のスピーカーから・・・音が出てない・・・?



しばらく右往左往しましたが、原因はピラーをはめてなかったこと。

正確に言うと、純正ツイーターの配線を接続していなかったことが原因でした。

ピラーに付いてるツイーター配線を接続してやると、運転席のスピーカーからも音が出ました。

純正ツイーターの存在をすっかり忘れてた・・・。



今回取り付けたカーナビは、NX615Wになりますが、現在では新しいモデルになって、後継モデルはMAX676Wになります。

MAX676Wについては、別記事にまとめてますので、こちらもぜひどうぞ!

【MAX676W:2016モデル】気軽な7.7インチのカーナビ。MAX776Wと違う4つのポイント:クラリオン
この記事は、旧モデルの内容になります。 現在は、後継モデルとして「MAX677W」がリリースされています。 別記事にまとめてるので、ぜひコチラを読んでみてね ↓ 以降は旧モデルの内容です ↓ クラリオン独...



kero-icon
音が出なかった時はびっくりしたけど・・・、
今回も無事、取付完了!
