こんにちは! ケロケロです。(@kerokero_DIY)

今回は、デイズルークスへパナソニックの「CN-RS02WD」を取り付けました。

また、アラウンドビューの変換も行っております。

ナビの取付に関しては、ぜひこちらをよろしくお願いします!

こんにちは! ケロケロです。 (@kerokero_DIY) NISSAN DAYZ ROAXにカーナビの取り付けを...
スポンサーリンク

アラウンドビューをナビに映すには

デイズルークスのアラウンドビューをナビに映すために、データシステムの「RCA042N」を利用しました。

ちなみに、ノートやセレナの場合は「RCA023N」になります。
こちらであれば、オーディオ裏でカプラをパチッとはめるだけなので、取付が簡単です。

ミラーへの中継カプラ接続

デイズ / デイズルークスはミラーから配線を引っ張ってこなければならず、ちょっと大変です。

デイズは配線を天井裏に隠すのに余裕がないのですが、ルークスはスペースがあるので、まだ簡単です。

ミラーを取り外して配線

ミラーカバーを外す

配線をするために、ミラーを外さねばなりません。
そのために、まずはカバーを外します。

IMG_4006

フロントガラス側からグイグイ外してやるととれます。
ツメはこんな感じでついてます。

IMG_4007

カバーが外れれば、ミラーを固定しているボルトを外します。

IMG_4008

ミラーが外れれば、アラウンドビューの中継カプラを差し込んで、配線していきます。

IMG_4009

配線処理について

この部分の写真を撮り忘れたのですが、アラウンドビューの配線に関して、私なりのコツを記載します。

デイズルークスはオーディオ裏のスペースが狭いので、RCA042Nの配線に限らず、なるべくオーディオ裏ではまとめない方が良いです。

なので、RCA042Nの配線は運転席側から下まで降ろし、メーターを取り外してその裏に配線をまとめるようにしています。
メーター裏は十分にスペースがありますので、RCAケーブルの余剰分も問題なく収めることができます。

その際、ACC配線がオーディオ裏まで足りないのですが、適当な配線で延長して接続しています。

取り付け完了

ナビの取付に関しては、冒頭にも記載しましたが、こちらをどうぞ!

こんにちは! ケロケロです。 (@kerokero_DIY) NISSAN DAYZ ROAXにカーナビの取り付けを...

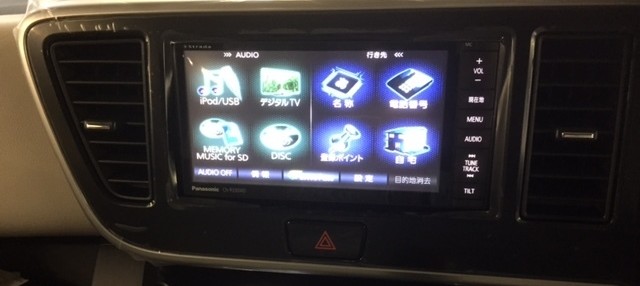

今回取り付けたナビゲーションは、CN-RS02WDになります。

デイズルークスはワイドコンソールなので、ワイドモデルのナビが綺麗に収まりますね

IMG_4010

このナビに関しては、別記事にまとめておりますので、こちらもぜひよろしくお願いします!

こんにちは! ケロケロです。(@kerokero_DIY) この記事は過去モデルです。 現在では、スタンダードモデルの「CN-RE...

今回も無事取付を行うことができました。

地デジの画面見てみると、液晶が綺麗なのか地デジの映像処理がすごいのか、個人的にはパナソニックの地デジの映りは良いです。

家電メーカーの地の利みたいなもんなのかな。。。
